Amphenol Advanced Sensors Capteurs de détection de réfrigérant T3400 A2L
Les capteurs de détection de réfrigérant et le kit d’évaluation T3400 A2L d’Amphenol Advanced Sensors permettent d'identifier les fuites de gaz réfrigérant en évaluant la conductivité thermique d'un mélange gazeux spécifique. Lors de la décharge du réfrigérant, les changements de conductivité thermique du mélange gazeux peuvent être mesurés par le microcapteur de conductivité thermique (TCD). La détection basée sur la conductivité thermique offre les avantages d'une fiabilité et d'une résilience supérieures à long terme dans des environnements d'exploitation difficiles. Les capteurs de détection de fuites de réfrigérant T3400 et T3401 identifient efficacement les fuites de gaz réfrigérant R32 et R454B, respectivement. Le capteur de détection de fuite de réfrigérant T3400 offre des capacités de mesure précises, stables et reproductibles. Ces capteurs sont idéaux pour les systèmes de climatisation résidentiels et commerciaux, les pompes à chaleur et les équipements de réfrigération.
Caractéristiques
- Fiabilité à long terme avec une durée de vie de 15 ans
- Taille compacte
- Temps de réponse rapide < 15 s
- Capacité de mesure précise, stable et reproductible
- Utilise un capteur de conductivité thermique MEMS de deuxième génération
- « Cavité de transfert thermique » brevetée
- Intègre un capteur d'humidité relative et un capteur de pression barométrique
- Cible le gaz R32 (T3400)
- Cible le gaz R454B (T3401)
- Plage de mesure LII (LFL) de 0 % à 100 %
- Précision :
- LII (LFL) ±2,5 %, température ambiante comprise entre 15 °C et 25 °C, HR comprise entre 30 % et 70 %
- LII (LFL) ±5 %, sur toute la plage de fonctionnement
- Tension d'alimentation 5 VCC (typique)
- Courant de fonctionnement maximal de 22 mA
- Plage de température de fonctionnement de -40 °C à 60 °C
- Indice de protection IP54
Applications
- Systèmes de climatisation résidentiels et commerciaux
- Pompes à chaleur
- Équipements de réfrigération
T3400 & T3401 Installation
Les capteurs de détection de fuites de réfrigérant T3400 et T3401 doivent être exposés en permanence à l'air mesuré. L'emplacement doit être choisi de manière à maximiser l'échange d'air et les espaces morts doivent être évités. De préférence, l'évent du module doit être orienté vers le bas. Si cela n'est pas possible, il doit être vertical. Il ne doit jamais être orienté vers le haut afin d'éviter l'accumulation de saleté et d'eau.
T3400-EVAL Kit
Le kit d'évaluation du capteur de détection de fuites de réfrigérant T3400 permet une utilisation rapide et facile du capteur T3400 de Telaire via une interface PC standard. Le kit constitue un outil de développement économique et comprend :
• Clé USB avec le logiciel applicable et les instructions d'utilisation
• Adaptateur RS485 vers USB
• 1 capteur de détection de fuites de réfrigérant T3400
T3401-EVAL Kit
Le kit d'évaluation du capteur de détection de fuites de réfrigérant T3401 permet une utilisation rapide et facile du capteur T3401 de Telaire via une interface PC standard. Le kit constitue un outil de développement économique et comprend :
• Clé USB avec logiciel applicable et mode d'emploi
• Adaptateur RS485 vers USB
• 1 capteur de détection de fuites de réfrigérant T3401

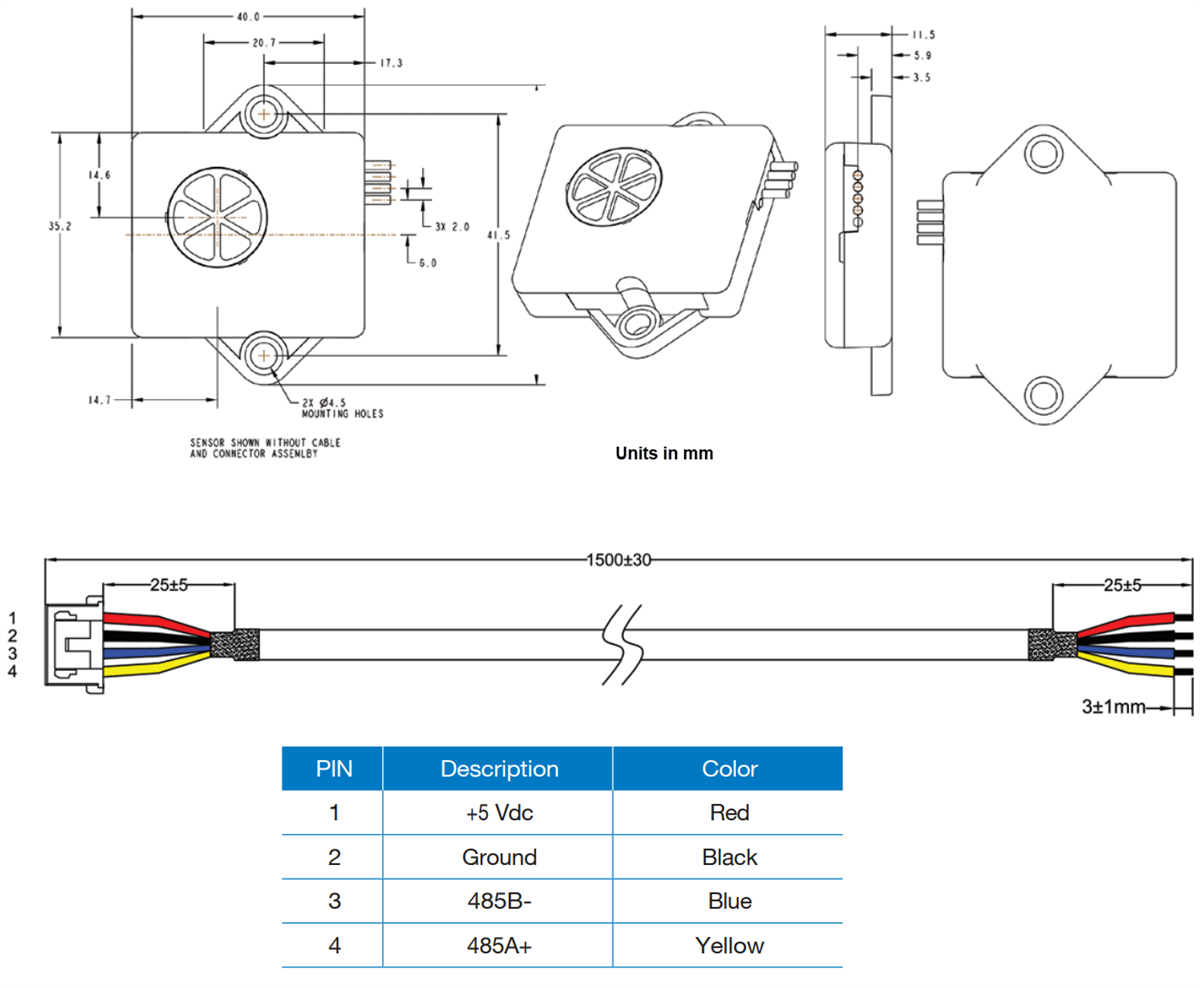

Dimensions Drawing
