ams OSRAM Capteurs numériques de température AS6221 et AS6221T

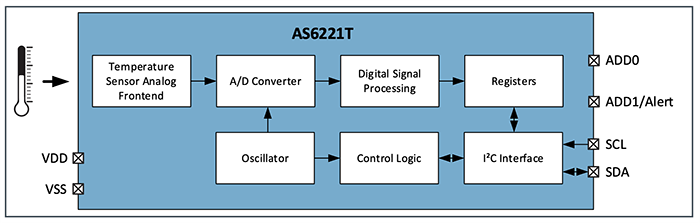

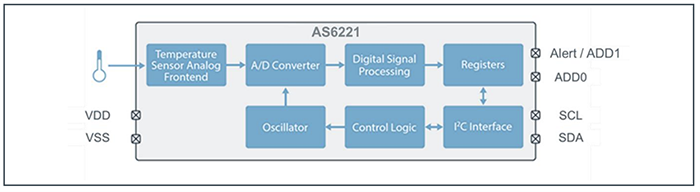

Les capteurs de température numériques AS6221 et AS6221T d'ams OSRAM sont constitués d'un capteur de température à intervalle de bande Si, d'un CAN et d'un processeur de signal numérique. Ces capteurs de température numériques communiquent via un bus numérique à 2 fils avec d’autres dispositifs. Les capteurs sont conçus pour être utilisés dans des applications nécessitant une haute précision de mesure, y compris la température de la peau. Les capteurs AS6221 et AS6221T peuvent également être utilisés pour remplacer les résistances CTP et sont idéaux pour les applications alimentées par batterie/mobile grâce à la précision de haute température et à une consommation d'énergie ultra-faible.

Les capteurs AS6221 et AS6221T offrent une facilité d’utilisation et disposent d’un capteur étalonné en usine, d’une linéarisation intégrée et de la possibilité d’utiliser huit adresses I²C différentes, permettant l’utilisation de huit dispositifs AS6221 ou AS6221T sur un seul bus. Le système de capteur de température offre également une fonctionnalité d’alerte, qui déclenche une interruption pour protéger les dispositifs des températures excessives.

Les capteurs de température numériques AS6221T d'ams OSRAM sont étalonnés selon le NIST et un laboratoire homologué ISO/CEI-17025 étalonne l’équipement de vérification.

Caractéristiques

Haute précision de mesure de ±0,09 °C (+20 °C à +42 °C)
Faible consommation d'énergie
- 6 µA standard en fonctionnement à 4 Hz
- Mode veille 0,1 µA (standard)

Plages de tension d'alimentation
- 1,7 V à 3,6 V pour l'AS6221 de 0 à +125 °C
- 1,71 V à 1,98 V pour l'AS6221T de 0 à +60 °C
Faible encombrement sur circuit imprimé de 1,5 mm x 1 mm (WLCSP à 6 billes)

Applications

Bracelets de fitness/santé
Ordinateurs personnels
Appareils portables
CVC
Remplacement de PTC

Équipement électronique
- Tablettes
- Convertibles
- Ordinateurs portables

Caractéristiques techniques

Plage de tension d'alimentation maximale de -0,3 V à 4 V
Courant d'entrée maximum ±100 mA
Décharge électrostatique (ESD)
- Modèle du corps humain : ±2 000 V
- Modèle de dispositif chargé ±500 V (AS6221T uniquement)
Système analogique
- Résolution 16 bits
- Temps de conversion standard de 36 ms
- Temps de montée de tension d'alimentation maximal de 20 ms
- Taux de dérive de la tension d'alimentation minimale de 50 mV/ms

Système numérique
- Plage d'entrée de 0,3 V à 0,7 V
- Courant de fuite d'entrée ±1 µA
- Tension d'hystérésis standard de 700 mV
- Courant de fuite trois états ±10 µA
Niveau de sensibilité à l'humidité (MSL) 1
Plages de température
- Fonctionnement de -40 °C à +125 °C
- Stockage entre -55 °C et +125 °C
