ams OSRAM Photodiode à filtre passe-haut SFH 2705U
La photodiode à filtre passe-haut SFH 2705U d'ams OSRAM a une compatibilité complète de l'empreinte avec le SFH 2705 et apporte une mise à niveau technologique significative. Son architecture avancée et unique prend en charge non seulement la surveillance standard des signes vitaux, tels que la détection de la fréquence cardiaque et la mesure de la SpO2, mais permet également des fonctionnalités avancées. Le SFH 2705U d'ams OSRAM permet également la détection des signaux d'autofluorescence émis par les tissus ou les matériaux lorsqu'ils sont excités par une source de lumière UV, en particulier lorsqu'il est associé auSFH 7019 MULTILED™ pour une stimulation optique optimisée.
Caractéristiques
- Emballages époxy transparents
- DES de 2 kV selon ANSI/ESDA/JEDEC JS-001 (HBM, classe 2)
- Convient à la soudure par refusion
- Particulièrement adaptée aux applications de 470 nm à 1 100 nm
- Le filtre coupe en dessous de 460 nm
Applications
- Dispositifs de diagnostic numérique
- Surveillance des signes vitaux
- Électronique grand public
- Rayons X industriels et de sécurité
- Appareils électroménagers et outils
Caractéristiques techniques
- Temps de descente (tf) de 0,093 µs
- Temps de montée (tr) de 0,093 µs
- Plage spectrale de sensibilité (std.) de 470 nm (λ10 % [min.]) à 1 100 nm (λ10 % [max.])
- Zone sensible radiante (A) de 3,4 mm2
- Angle de faisceau (∢) de 120°
- Dimensions (Lxlxh) de 2,5 mm x 2,2 mm x 0,6 mm
- Plage de température de fonctionnement de -40 °C à +85 °C

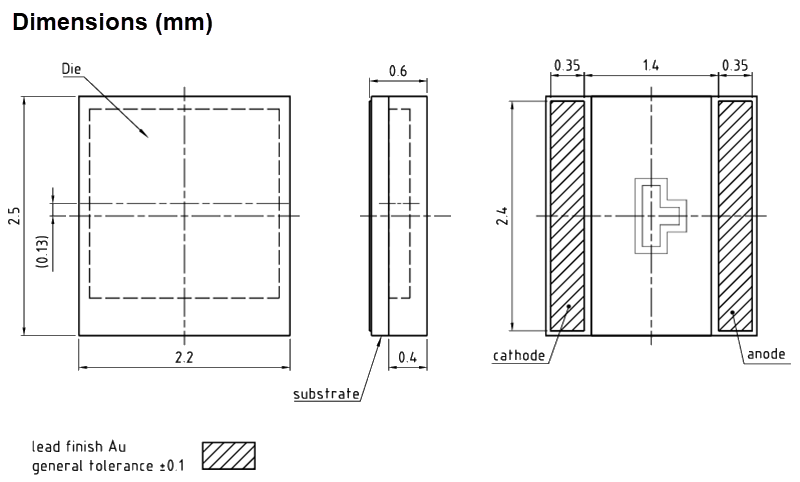

Schéma dimensionnel
Diodes PIN en silicium associées
ams OSRAM Photodiodes à brochage silicone SFH 2705 et SFH 2706
Conçu pour une utilisation dans les applications de surveillance de la santé telles que la surveillance de la fréquence cardiaque et l'oxymétrie de pouls.
LED associées
ams OSRAM LED à puces multiples multi-puces 3-en-1 SFH 7019
Rassemble des émetteurs verts, infrarouges (IR) et ultraviolets (UV-A) dans un seul boîtier CMS.
