Analog Devices Inc. Circuits de démonstration LTM4655 DC2898A et DC2899A
Les circuits de démonstration DC2898A ET DC2899A LTM4655 d'Analog Devices Inc. fournissent une conception de référence pour un double convertisseur CC-CC inverseur basé sur le régulateur µModule LTM4655. Le DC2898A dispose d'une plage de tension d'entrée de 13 V à 40 V et de deux sorties de 12 V à 4 A chacune. Le DC2899A dispose d'une plage de tension d'entrée de 13 V à 28 V et de deux sorties de 12 V jusqu'à 2,5 A.
Les circuits de démonstration 2898A et 2899A disposent de deux fréquences de commutation de canaux définies à 1,2 MHz. De plus, si la tension de sortie s'effondre suffisamment en raison d'une surcharge ou d'un court-circuit, l'oscillateur interne se repliera à un cinquième de la fréquence de commutation programmée du LTM4655, protégeant ainsi l'interrupteur d'alimentation des dommages. Les deux canaux peuvent être mis en parallèle pour un courant de sortie plus élevé.
Caractéristiques
- Cavalier SSFM pour options à spectre étalé
- Entrées CLKIN pour synchronisation externe
- Signaux PGOOD pour chaque sortie
Dispositif pris en charge
Analog Devices Inc. Régulateur μModule® inverseur simple/double LTM4655
Régulateur μModule® CC/CC conçu pour répondre aux exigences d'émissions rayonnées de EN55022.

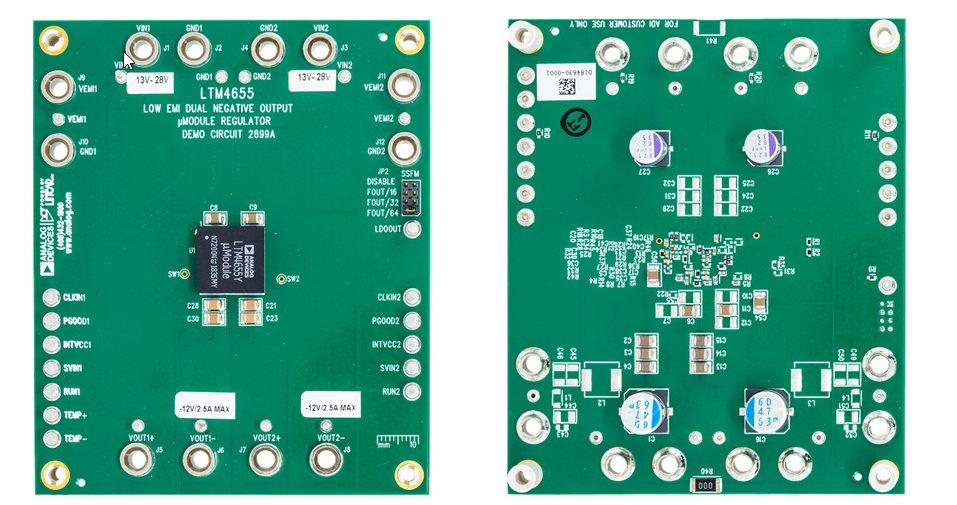

Vues avant et arrière

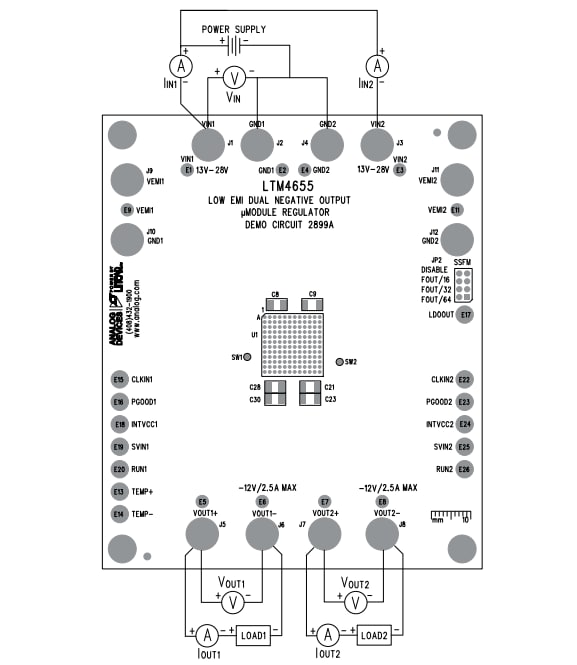

Configuration correcte de l'équipement
Publié le: 2021-09-01
| Mis à jour le: 2022-06-03
