Analog Devices Inc. Conception de référence AD-PS3803-RD
La conception de référence AD-PS3803-RD d'Analog Devices est un convertisseur de puissance capable de tirer parti de toute alimentation électrique par Ethernet (PoE) en aval conforme IEEE802.3at (PoE+, type 2) pour fournir une alimentation CC galvaniquement isolée. Au cœur de cette solution se trouve le contrôleur Flyback LT8306 60 V sans optoélectronique, qui abaisse la tension d'entrée PoE de 37 V à 57 V pour obtenir une tension de sortie CC de 12 V et 24 W.
Le contrôleur PD (power delivery) LT4275 LTPoE++/PoE +/PoE intégré gère l’interfaçage et l’alimentation vers n’importe quelle alimentation PoE. Le contrôleur de pont à diode idéale LT4321 améliore l’efficacité d’alimentation de bout en bout et facilite la conception thermique en utilisant des FET à canal N à faibleRDS(ON), remplaçant la configuration à huit diodes généralement présente dans un pont redresseur PoE passif.
L'AD-PS3803-RD d’Analog Devices prend également en charge une alimentation CC auxiliaire pour une large plage d’entrée de 37 V à 57 V.
Caractéristiques
- Sortie CC flyback 12 V galvaniquement isolée avec une capacité de puissance de sortie jusqu’à 24 W
- Pas de troisième enroulement de transformateur ou optoisolateur pour la régulation de sortie
- Prend en charge l’interfaçage IEEE802.3at (PoE +, type 2) et IEEE802.3bt (PoE++, types 3 et 4) et le contrôle d’alimentation via un réseau de cavaliers configurable
- Prend en charge une large puissance auxiliaire CC d’entrée de 37 V à 57 V
Applications
- Automatisation industrielle
- Systèmes de caméra de surveillance
- Téléphones VoIP
- Systèmes de terminaux de paiement
- Points d'accès sans fil

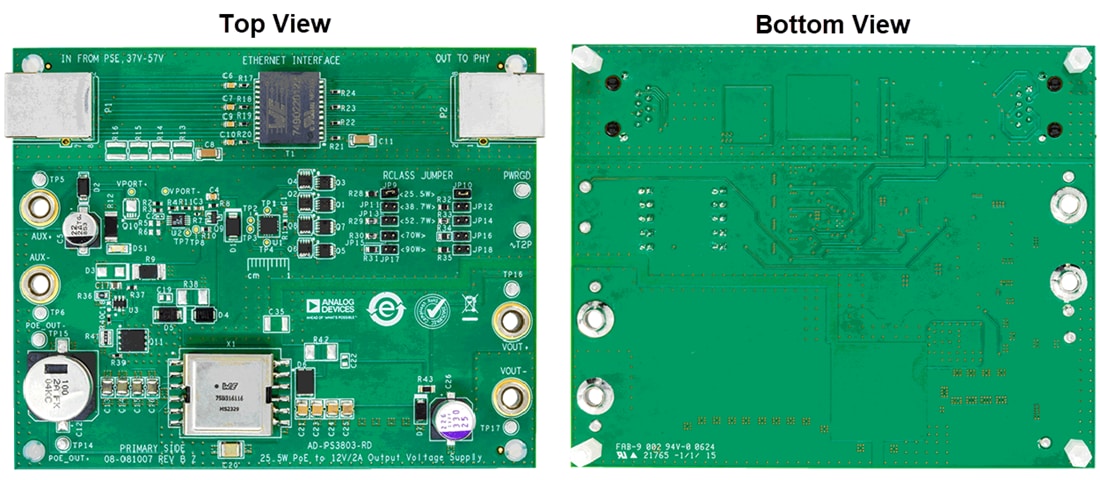

Disposition de la carte
Produit associé
Analog Devices Inc. contrôleurs Flyback isolés sans optoélectronique LT8306
Dotés d'un faible IQ de 390 μA (mode actif) et d'une large plage de tension d'entrée de 4,5 V à 60 V.
