Analog Devices Inc. Dispositif d'horloge multicanal AD-SYNCHRONA14-EBZ
Le dispositif d'horloge du système multicanal AD-SYNCHRONA14-EBZ d'Analog Devices Inc. est autonome pour les applications d'évaluation et de prototypage qui nécessitent une horloge de source contrôlée par phase et une fréquence de haute précision. Le dispositif AD-SYNCHRONA14-EBZ est basé sur AD9545 et HMC7044 pour simplifier la distribution d'horloge et la synchronisation multicanaux dans les systèmes complexes. Le dispositif est conçu pour être utilisé par des professionnels formés dans un environnement de laboratoire, et non comme produit final pour une utilisation commerciale.
Le dispositif AD-SYNCHRONA14-EBZ d'ADI met en œuvre un facteur de forme mécanique 1U avec des interfaces SMA et TwinAX. Ce dispositif d'horloge fonctionne en mode autonome avec un OCXO interne ou fourni parmi un choix de sources externes, telles que trois entrées d'horloge différentielles à haut débit séparées, une référence de 10 MHz et 1 PPS. Cette flexibilité, combinée à la capacité de sélectionner l'une des options VCXO internes de 100 MHz ou 122,88 MHz, donne un choix presque illimité pour la fréquence d'intérêt et la précision nécessaire pour divers domaines d'application.
Caractéristiques
- Système de traitement
- Raspberry Pi 4, ARM Cortex-A72, SDRAM 2 Go
- Interfaces utilisateur
- Ethernet Gigabit
- 2 ports USB 3.0
- 2 ports USB 2.0
- Interface SPI
- GPIO
- 2 LED bicolores
- Embase à broche mâle
- Dispositifs de traitement du cadencement
- HMC7044 (atténuateur de vacillement haute performance à 14 sorties, 3,2 GHz)
- AD9545 (synchroniseur 1 PPS et convertisseur d'horloge adaptatif)
- Source d’alimentation
- Jack cylindrique CC 12 V, 3 A
- Sorties d'horloge
- 4 LVPECL TWINAX couplés CA et CC, diff 100 Ω
- 2 LVPECL SMA couplés CA
- 4 CMOS SMA
- 4 LVDS SMA couplés CA
- Entrées d'horloge
- 3 entrées d'horloge SMA différentielles 100 Ω
- Entrée PPS
- Entrée SYNC
- Entrée 10 MHz
- Références internes
- VCXO à ultra-faible niveau de bruit de phase de 100 MHz et 122,88 MHz (-165 dBc/Hz)
- TCXO 40 MHz et 38,4 MHz (±1 ppm) OCXO 50 MHz (+/- 10 ppb)
- Les références internes sont configurables par logiciel
Applications
- Distribution d'horloge de référence de haute précision
- Systèmes synchronisés à partir d'une seule source
- Horloges dérivées de 100 MHz ou 122,88 MHz
- Systèmes de réseaux par phase, RADAR, EW, SATCOMS, SDR
- Équipement de banc
- Opération télécommandée
Vidéos
Produits associés
Analog Devices Inc. AD9545 Clock Synchronizers & Translators
IEEE1588 Version 2 1pps Synchronizers and Adaptive Clock Translators.
Vues avant et arrière
Schéma fonctionnel

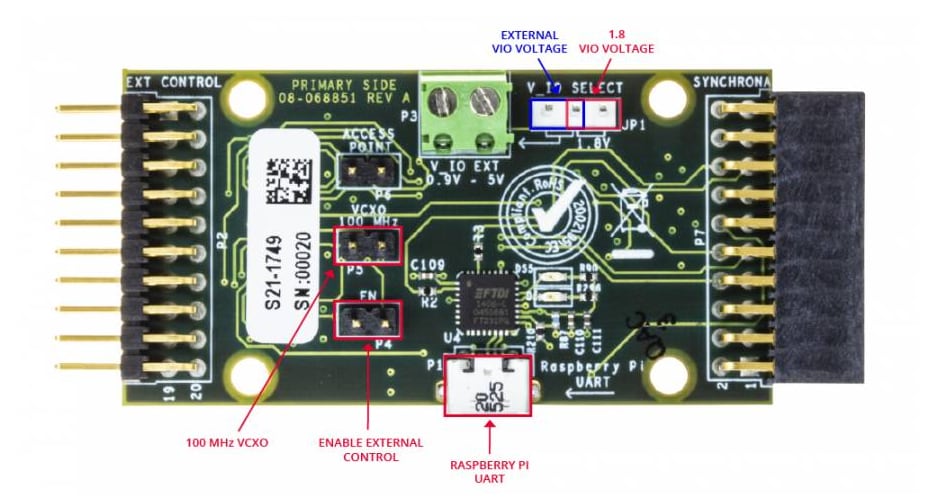

Carte de conversion de tension ADD-ON
