Analog Devices Inc. CAN différentiel SAR à 16 bits et 20 MSPS AD4084
Le convertisseur analogique-numérique (CAN) différentiel 16 bits 20 MSPS AD4084 d'Analog Devices est un CAN à registre d'approximation successive (SAR) à haute vitesse, à faible bruit, à faible distorsion et à commande facile. Le maintien d'un rapport SINAD (signal/bruit et distorsion) > 90 dBFS) haute performance à des fréquences signal supérieures à 1 MHz permet à l'AD4084 de prendre en charge une large variété de d'applications d'acquisition de données à large bande passante de précision. La simplification de la conception du filtre anti-crénelage d’entrée peut être réalisée en appliquant un sur-échantillonnage ainsi qu’un filtrage et une décimation numériques intégrés pour réduire le taux de données de sortie et le bruit, en particulier pour les applications qui ne nécessitent pas la plus faible latence de l’AD4084.
Les fonctionnalités Easy Drive de l'AD4084 réduisent à la fois la complexité de la chaîne de signal et la consommation d'énergie, tout en permettant une plus grande flexibilité et une plus grande densité de canaux dans la sélection des composants associés. La structure d’entrée du produit a été conçue pour minimiser les courants de signal dépendants de l’entrée, réduisant ainsi les artefacts de stabilisation induits par le convertisseur. L'architecture d'acquisition continue permet un règlement sur l'ensemble du cycle de conversion, facilitant le règlement du pilote du CAN et les exigences en matière de largeur de bande par rapport aux autres convertisseurs de données à haut débit.
L'AD4084 d'Analog Devices comprend plusieurs éléments qui simplifient l'intégration du convertisseur de données : un tampon de référence à faible dérive, des régulateurs à faible taux de décrochage (LDO) pour générer le cœur CAN et les rails d'alimentation de l'interface numérique et un traitement PEPS des données de résultats 16 K qui peut réduire considérablement la charge sur l'hôte numérique. De plus, des condensateurs de découplage de référence et d'alimentation critiques sont intégrés dans le boîtier pour simplifier la disposition du circuit imprimé (PCB), garantir des performances optimales et réduire l'empreinte globale de la solution.
Caractéristiques
- Haute performance
- Débit de latence de conversion de 20 MSPS, 78,13 ns
- INL ±6 ppm (std), ±10 ppm (max)
- Portée dynamique de 93,1 dBFS
- SNR/THD
- 92,6 dB (std)/-115,2 dB (std) à fIN = 1 kHz
- 92,4 dB (std)/-103,5 dB (std) à fIN = 1 MHz
- Densité spectrale du bruit de -163 dBFS/Hz
- Résolution 16 bits sans code manquant
- Faible puissance avec 66,8 mW (std) à 20 MSPS avec entrée sinusoïdale -0,5 dBFS
- Easy Drive, entrée différentielle totale
- Plage d'entrée différentielle de 6 Vp-p
- Acquisition de signal continue
- Courant d’entrée linéarisé de 5 μA par MS/s
- Tampon de référence et découplage intégrés à faible dérive
- Génération VCM intégrée
- Caractéristiques numériques et interface de données
- Résultat de conversion FIFO, profondeur d’échantillonnage de 16K
- Filtre de moyenne numérique avec décimation jusqu'à 210
- Configuration SPI
- Interface de données configurable
- Voie unique, DDR, LVDS série, 320 Mbps par voie
- Voie double, DDR, LVDS série, 160 Mbps par voie
- Interface de données SPI simple/quadruple voie
- Boîtier
- CSP_BGA de 5 mm × 5 mm, 49 billes, pas de 0,65 mm
- Condensateurs de découplage d’alimentation intégrés
- Plage de température de fonctionnement de -40°C à +85 °C
Applications
- Imagerie numérique
- Analyse cellulaire
- Spectroscopie
- Équipement de test automatisé
- Acquisition de données haut débit
- Boucles de contrôle numériques, matériel dans la boucle
- Analyse de la qualité de l'énergie
- Unités de mesure de la source
- Microscopie électronique et aux rayons X
- Mesure de niveau radar
- Test non destructeur

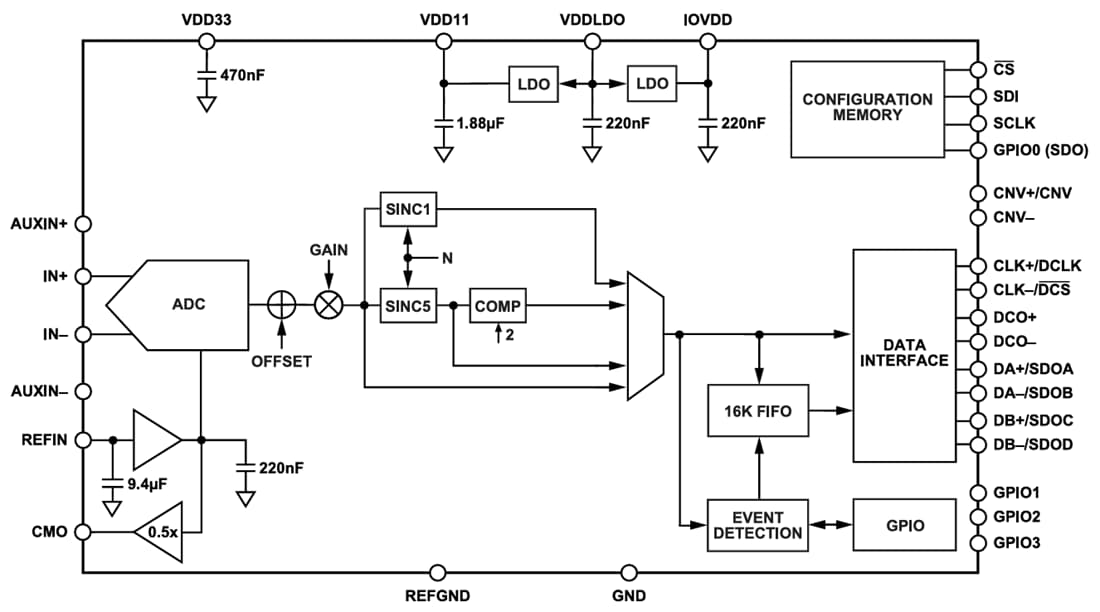

Schéma de principe fonctionnel
