Analog Devices Inc. AD4131 convertisseurs analogiques-numériques Sigma-Delta
Les convertisseurs analogique-numérique (CAN) AD4131 Sigma-Delta d'Analog Devices constituent une solution de mesure haute précision à très faible consommation, conçue pour les applications à faible bande passante fonctionnant sur batterie. L'interface analogique (AFE) est entièrement intégrée avec un multiplexeur pouvant gérer jusqu'à 16 entrées simples ou huit entrées différentielles, un amplificateur à gain programmable (PGA), un convertisseur analogique-numérique sigma-delta (Σ-Δ) 16 bits, une référence et un oscillateur intégrés, des options de filtre sélectionnables, un séquenceur intelligent, des options de polarisation et d'excitation du capteur, des diagnostics et une gestion de service.
Le CAN Sigma-Delta ADI AD4131 mesure les signaux basse fréquence avec une consommation de courant de 28,5 μA (gain = 1) et 32,5 μA (gain = 128) tout en convertissant en continu. En outre, l'appareil réduit même les courants moyens lorsqu'il utilise l'une des options de cycle de travail. Le CAN AD4131 peut être configuré avec huit entrées différentielles ou 16 entrées mono ou pseudo-différentielles, qui se connectent à un multiplexeur à points croisés. Une fois connectée à l'appareil, toute paire d'entrées peut devenir une entrée de canal de mesure pour le PGA et l'ADC.
Le CAN AD4131 fonctionne à partir d'une seule tension d'alimentation analogique entre 1,71 V et 3,6 V. Dans les applications sur batterie, un fonctionnement aussi bas que 1,71 V peut prolonger la durée de vie du système car l'AFE peut continuer à fonctionner, même lorsque la tension de la batterie se dissipe. L'alimentation numérique de 1,65 V à 3,6 V peut être séparée.
Caractéristiques
- Consommation de courant ultra-faible (standard) :
- Mode de conversion continue 32 µA (gain = 128)
- Mode de cycle de service 5 µA (rapport = 1/16)
- Mode veille 0,5 µA
- Mode de mise hors tension : 0,1 µA
- Caractéristiques intégrées pour des économies d'énergie au niveau du système :
- Rapport cyclique d'économie de courant de 1/4 ou 1/16
- Alimentation simple pouvant descendre à 1,71 V, ce qui augmente la longueur de la batterie
- Bruit RMS : 25 nVrms à 1,17 S/s (gain = 128) à 48 nV/√Hz
- Jusqu'à 16 bits sans bruit (gain = 1)
- Un débit de données de sortie de 1,17 S/s à 2,4 kS/s
- Fonctionne sur une alimentation unique de 1,71 V à 3,6 V ou sur des alimentations à découpage de ±1,8 V
- Référence de bande interdite avec une dérive maximale de 15 ppm/°C
- Sorties universelles
- Fonctionnalité de diagnostic
- PGA avec entrée analogique rail-à-rail
- Fonctionnalité d'interface de capteur adaptable :
- Courants d'excitation programmables adaptés pour RTD
- Générateur de tension de polarisation sur puce pour thermocouples
- Commutateur de puissance côté bas pour transducteurs à pont
- Détection de fil ouvert
- Capteur de température interne et oscillateur
- Auto-calibration et calibration du système
- Options de filtre flexibles
- Rejet simultané de 50 Hz/60 Hz (sur les options de filtre sélectionnées)
- Entrées multiplexées en croisement
- 8 entrées différentielles/16 entrées pseudo-différentielles
- 5 MHz SPI (3 ou 4 fils)
- Disponible en boîtier WLCSP de 35 billes, 2,74 mm × 3,6 mm (AD4129-8) ou en boîtier LFCSP de 32 broches, 5 mm × 5 mm (AD4129-4).
- Plage de température de -40 °C à +105 °C
Applications
- Émetteurs intelligents
- Nœuds de capteurs alimentés par batterie et capteur sans fil
- Instrumentation portable
- Thermocouple de mesure de température, RTD, thermistances
- Mesure de pression de transducteurs de pont
- Santé et portables

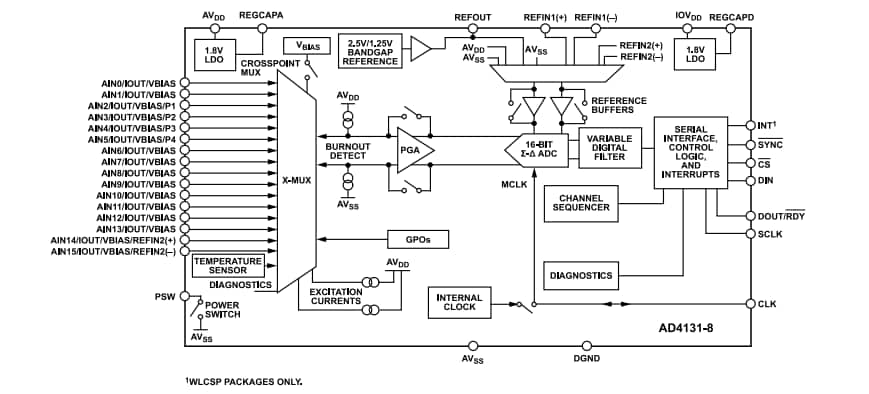

Schéma de principe
Kit associé
Analog Devices Inc. Kit d'évaluation EVAL-AD4131-8WARDZ
Le kit est basé sur le CAN 16 bits, ultra-faible puissance et faible bruit AD4131-8.
| Numéro de pièce | Fiche technique | Description |
|---|---|---|
| AD4131-4BCPZ-RL7 |  |
Convertisseurs analogique-numérique - CAN Ultra-Low Power, 4ch Sys 24 Bit S-? ADC |
| AD4131-8BCBZ-RL7 | |
Convertisseurs analogique-numérique - CAN Ultra-Low Power, System 16 Bit S-? ADC |
