Analog Devices Inc. Système d’acquisition de données (DAS) 8 canaux AD4856
Le système d’acquisition de données (DAS) à 8 canaux AD4856 d'Analog Devices offre des entrées différentielles en mode commun et intègre une technologie SHDR (plage dynamique élevée et transparente). Le DAS 250 kS/s 20 bits d’échantillonnage simultané à 8 canaux entièrement tamponné fonctionne à partir d’une alimentation basse tension de 5 V avec des alimentations de tampon d’entrée flexibles et fait usage de la référence interne et du tampon de référence de précision à faible dérive. Ces caractéristiques facilitent la plage SoftSpan de chaque canal à être configurée indépendamment pour correspondre à l’oscillation du signal d’application native, minimisant ainsi le conditionnement supplémentaire du signal externe. L'AD4856 intègre une technologie SHDR (plage dynamique élevée et transparente) pour maximiser davantage la plage dynamique à conversion unique. Lorsqu’il est activé, le gain du chemin du signal d’entrée du canal est automatiquement optimisé par échantillon, minimisant le bruit du convertisseur sur chaque échantillon sans affecter la linéarité.
Le DAS AD4856 d’ADI intègre tous les condensateurs d’alimentation critique et de dérivation de référence dans un boîtier BGA (matrice à billes) 7,00 mm × 7,00 mm, à 64 billes. L’encombrement complet de la solution et le nombre de composants sont minimisés et la sensibilité à la disposition de la carte de circuit imprimé (PCB) d’application est réduite. L'AD4856 fonctionne sur une plage de températures industrielles étendue de -40 °C à +125 °C.
Caractéristiques
- Système complet d’acquisition de données 20 bits
- Échantillonnage simultané de 8 canaux tamponnés en interne
- Débit par canal de 250 kS/s
- Large plage d’entrées différentielles en mode commun
- Fuite d’entrée standard de ±75 pA à 25 °C
- Temps de stabilisation de l’étape d’entrée pleine échelle <>
- Tampon de référence et de référence intégré (4,096 V)
- Condensateurs de découplage d’alimentation intégrés
- 27 mW par canal à 250 kS/s, échelle avec le débit
- Conditionnement Minimal du signal externe
- Plage dynamique élevée et transparente
- Plage de gain automatique par échantillon, par canal
- Maintient INL de niveau ppm
- Plages d’entrée SoftSpan par canal, bipolaires ou unipolaires
- ±40 V, ±25 V, ±20 V, ±12,5 V, ±10 V, ±6,25 V, ±5 V, ±2,5 V
- 0 V à 40 V, 25 V, 20 V, 12,5 V, 10 V, 6,25 V, 5 V, 2,5 V
- Tolérance de suralimentation d’entrée Rail-à-rail
- Haute performance
- INL à ±160 μV standard (plage de ±40 V)
- NR à 97,2 dB standard, simple conversion (plage de ±40 V)
- DR à 111,4 dB standard, simple conversion (plage de ±40 V)
- THD à -117 dB standard (plage de ±40 V)
- CMRR à 120 dB standard
- Flexibilité numérique
- entrée et sortie SPI CMOS (0,9 V à 5,25 V) et LVDS en série
- Sur-échantillonnage optionnel avec moyenne numérique 24 bits
- correction de phase, de gain et de décalage optionnels
- Encombrement 7,00 mm de solution complète BGA × 7,00 mm, 64-ball
Applications
- Équipement de test automatique
- Avionique et aérospatiale
- Instrumentation et systèmes de contrôle
- Fabrication de dispositifs semiconducteurs
- Test et mesure

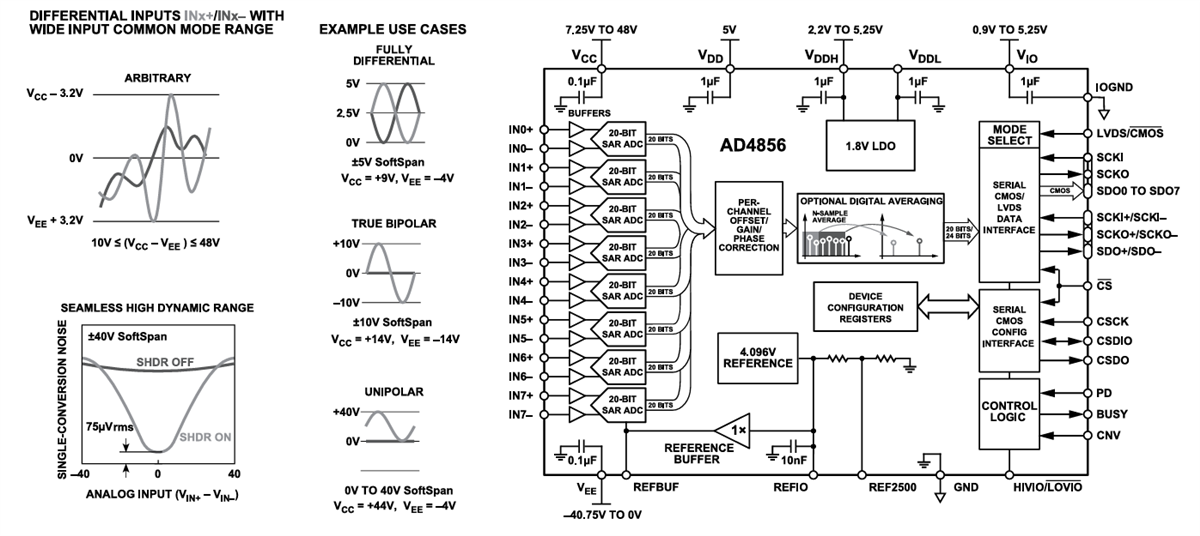

Schéma fonctionnel
Publié le: 2024-10-21
| Mis à jour le: 2024-11-06
