Analog Devices Inc. Cartes d'évaluation AD514x
Les cartes d'évaluation AD514x d'Analog Devices permettent de multiples modes de fonctionnement, ainsi que l'accès en lecture/écriture dans les registres RDAC et EEMEM, l'augmentation/la diminution de la résistance, les variations de résistance par palier de ±6dB, la relecture du réglage du curseur et un EEMEM supplémentaire pour stocker des informations définies par l'utilisateur, telles que des données de mémoire pour d'autres composants ou une table de correspondance.
L'AD514x prend en charge le fonctionnement à double alimentation de ±2,25 V à ±2,75 V ainsi que le fonctionnement à alimentation simple de 2,3 V à 5,5 V, ce qui le rend idéal pour les applications alimentées par batterie et de nombreuses autres applications.
L’EVAL-AD5141x peut être configurée comme une interface série SPI ou I2C polyvalente. L’EVAL-AD5142x utilise une interface série compatible SPI polyvalente, permettant des vitesses allant jusqu’à 50 MHz. L'EVAL-AD5142Ax utilise une interface série compatible I2C polyvalente qui fonctionne en mode rapide, prenant en charge des vitesses allant jusqu'à 400 kbps et permettant de sélectionner jusqu'à neuf adresses I2C. L'EVAL-AD5143x peut être configurée comme une interface série SPI ou I2C polyvalente.
Les cartes d'évaluation AD514x d'Analog devices peuvent fonctionner en mode d'alimentation simple ou double et comprennent une alimentation électrique interne provenant du bus USB.
Caractéristiques
- Carte d'évaluation complète en conjonction avec une carte mère digiPOT basse tension (EVAL-MB-LV-SDZ)
- Différents circuits de test
- Différents signaux d'entrée CA/CC
- Contrôle par PC via une plateforme de démonstration de système achetée séparément (SDP-B ou SDP-S)
- Logiciel PC de contrôle
Applications
- Réglage du niveau électronique portable
- Commandes de luminosité et de contraste de l'écran LCD
- Filtres programmables, constantes de temps et de temps de retard
- Alimentations électriques programmables
Exigences de conception
- Windows XP SP2, 32 bits
- Windows Vista 32 bits et 64 bits
- Windows 7 bits, 32 bits et 64 bits
- Port USB 2.0
Ports associés
Analog Devices Inc. Potentiomètres numériques non volatils AD512x/514x
Solution non volatile pour les applications de réglage sur 128/256 positions.
EVAL-AD5141DBZ avec carte mère et SDP-S
EVAL-AD5142DBZ avec carte mère et SDP-S
EVAL-AD5142ADBZ avec carte mère et SDP-S

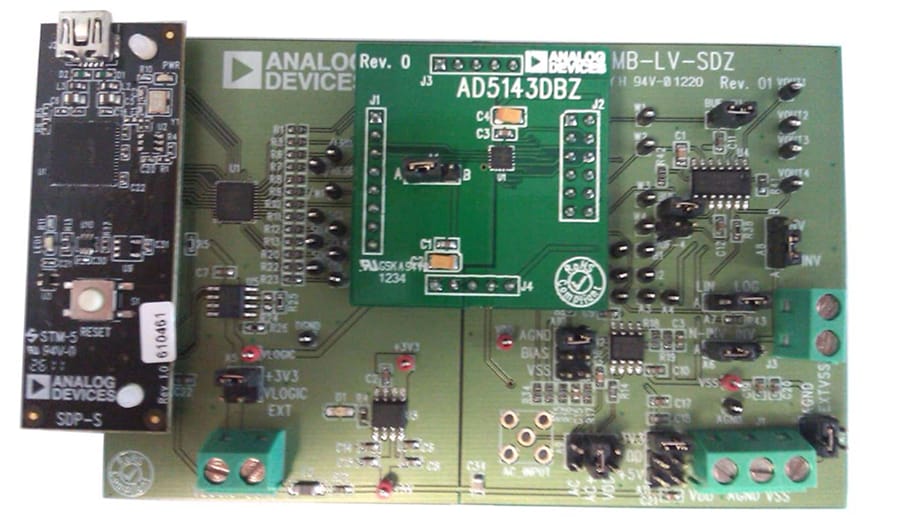

EVAL-AD5143DBZ avec carte mère et SDP-S
