Analog Devices Inc. Amplificateurs FastFET™ AD8066
Les amplificateurs FastFET™ AD8066 d'Analog Devices Inc. sont des amplificateurs à rétroaction de tension avec entrées FET offrant de hautes performances et une grande facilité d'utilisation. L'AD8065 est un amplificateur simple et l'AD8066 est un amplificateur double. Ces amplificateurs sont développés dans le procédé XFCB propriétaire d'Analog Devices, Inc. L'AD8066 permet un fonctionnement à bruit exceptionnellement faible (7,0 nV/√Hz et 0,6 fA/√Hz) et une impédance d'entrée très élevée.
Caractéristiques
- Homologué pour les applications automobiles
- Amplificateur d'entrée FET
- Courant de polarisation en entrée 1 pA
- Coût réduit
- Haut débit : 145 MHz, − bande passante 3 dB (G = +1)
- Vitesse de balayage : 180 V/µs (G = +2)
- Bruit faible
- 7 nV/√Hz (f = 10 kHz)
- 0,6 FA/√Hz (f = 10 kHz)
- Large plage d'alimentation : 5 V à 24 V
- Sortie rail-à-rail et à alimentation simple
- Faible tension de décalage : 1,5 mV maximum
- Taux élevé de réjection de mode commun : -100 dB
- Caractéristiques techniques de distorsion excellentes
- SFDR −88 dBc à 1 MHz
- Faible puissance : courant d'alimentation standard de 6,4 mA/amplificateur
- Absence d'inversion de phase
- Petit boîtier : SOIC-8, SOT-23-5 et MSOP-8
Applications
- Systèmes d'aide à la conduite
- Préamplificateurs de photodiodes
- Filtres
- Pilotes A/N
- Décalage de niveau
- Tampon

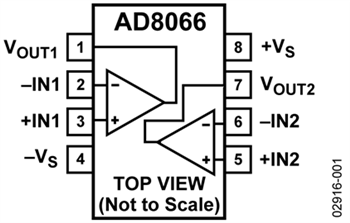

Schémas de principe
Cartes d'évaluation
Analog Devices Inc. EVAL-HSAMP-2 Universal Evaluation Boards
Universal evaluation boards for dual high-speed operational amplifiers.
Publié le: 2021-10-18
| Mis à jour le: 2022-03-11
