Analog Devices Inc. Amplificateurs de détection de courant AD8410A

Les amplificateurs à détection de courant AD8410A d'Analog Devices Inc. offrent un gain initial de 20 V/V, une bande passante de 2,2 MHz et une erreur de gain maximale de ±0,13 % sur toute la plage de températures. Les amplificateurs de détection de courant haute tension et haute bande passante AD8410A offrent un rapport de réjection en mode commun (CMRR) minimal de 123 dB entre -2 V et +70 V. La tension de sortie tamponnée du dispositif interagit directement avec tout convertisseur standard. Le AD8410A effectue des mesures de courant bidirectionnel sur une résistance shunt dans divers environnements industriels et applications automobiles.

Les amplificateurs de détection de courant AD8410A d'ADI fournissent un noyau de réglage en boîtier, ce qui conduit à une dérive de décalage standard de ±0,21 µV/°C sur l'ensemble de la plage de température de fonctionnement et de la plage de tension en mode commun. Les amplificateurs contiennent un circuit pour effectuer une large plage d'entrée en mode commun et des courants de polarisation d'entrée équilibrés, indépendamment de la tension d'entrée différentielle ou en mode commun, et un circuit pour exécuter une dérive CMRR ultra-faible. L'AD8410A intègre également un circuit pour permettre une précision de sortie en présence de tensions d'entrée en mode commun de type modulation de largeur d'impulsion (MLI).

Le AD8410A fonctionne sur toute la plage de température de -40 °C à +125 °C et est disponible dans un boîtier SOIC_N à 9 broches.

Caractéristiques

Cœur de réglage en boîtier (DigitGear™)
- Précision sans découpage et/ou à remise à zéro automatique
- Dérive standard de décalage : ±0,21 μV/°C
- Décalage de tension maximal de ±200 µV sur la plage de température
- CMRR CC standard 142 dB
- CMRR CA standard de 96 dB à 50 kHz
Large plage de tension d'entrée en mode commun
- Fonctionnement continu de -2 V à +70 V
- Survie continue de −20 V à +85 V

Petit signal 2,2 MHz, largeur de bande -3 dB
Gain initial de 20 V/V
Plage de température de fonctionnement étendue : de -40 °C à +125 °C
Fonctionnement bidirectionnel
Plage de fonctionnement de l'alimentation électrique 2,9 V à 5,5 V
Disponible en boîtier SOIC_N à 8 fils
Qualifié automobile AEC-Q100

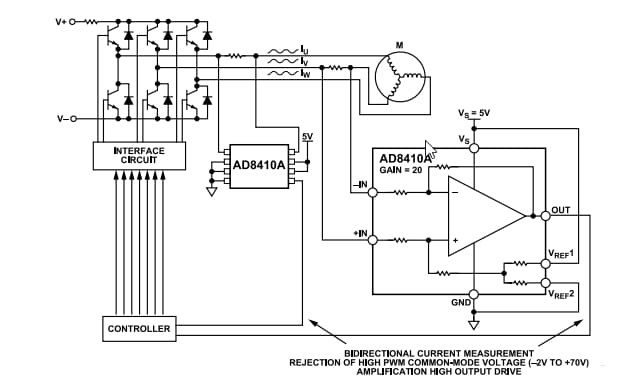

Applications

Détection de courant en phase ou côté haut dans
- Contrôle des moteurs BLDC et des moteurs à faible inductance
- Convertisseurs CC-CC bidirectionnels de 48 V à 12 V
- Commandes de solénoïdes
- Surveillance du rail d'alimentation
