Analog Devices Inc. Amplificateurs de détection de courant AD8412A

Les amplificateurs de détection de courant AD8412A d’Analog Devices offrent un gain initial de 10 V/V, une bande passante de 1,8 MHz et une erreur de gain maximale de ±0,11 % sur toute la plage de température. La tension de sortie tamponnée s'interface directement avec tout convertisseur standard. L’amplificateur de détection de courant AD8412A, haute tension et large bande passante, présente un taux de réjection en mode commun (CMRR) DC minimal de 110 dB, de -2 V à +50 V. L’AD8412A effectue des mesures de courant bidirectionnelles via une résistance shunt dans diverses applications industrielles et automobiles.

Les amplificateurs de détection de courant ADI AD8412A fournissent un noyau de réglage en boîtier, ce qui conduit à une dérive de décalage standard de ±0,30 µV/°C sur la plage de température de fonctionnement et la plage de tension de mode commun sans nécessiter d'horloges de mise à zéro automatique ou de découpage (qui peuvent conduire à une intermodulation dans l'application). Les amplificateurs incluent une circuiterie pour obtenir une large plage d'entrée de mode commun et des courants d'entrée équilibrés de polarisation indépendamment de la circuiterie, du différentiel d'entrée ou de la tension en mode commun pour avoir une dérive CMRR ultra-faible. Le AD8412A intègre également une circuiterie pour faciliter la précision de la sortie en présence de tensions en mode commun d'entrée de type modulation de largeur d'impulsion (MLI).

Le AD8412A offre des performances révolutionnaires sur toute la plage de température de-40 °C à +125 °C et est disponible dans un boîtier MSOP 8-lead.

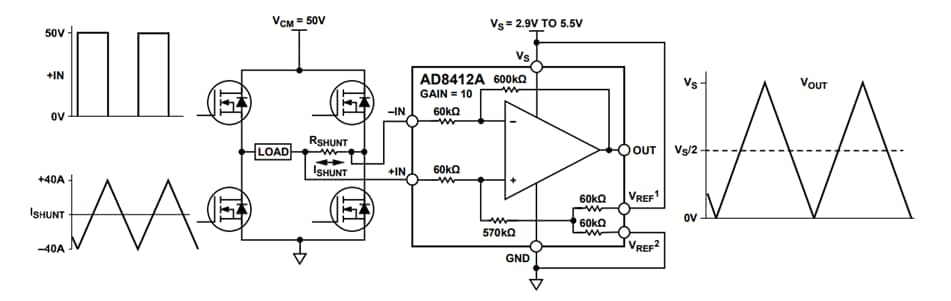

Caractéristiques

Signal faible de 1,8 MHz, largeur de bande de -3 dB
Noyau de réglage en boîtier (DigiTrim™)
- Précision sans découpage et/ou à remise à zéro automatique
- Dérive de décalage standard de ±0,30 µV/°C
- Décalage de tension maximal de ±200 µV sur la plage de température
- CMRR CC standard 131 dB
- CMRR CA standard 97 dB à 50 kHz

Exploitation bidirectionnelle
Large plage de tension d'entrée en mode commun
- -2 V à +50 V, exploitation continue
- -20 V à +85 V, survie continue
Gain initial de 10 V/V
Large plage de température de fonctionnement de -40 °C à +125 °C
Plage de fonctionnement de l'alimentation électrique de 2,9 V à 5,5 V
Disponible dans un boîtier MSOP 8-lead

Applications

Détection de courant en phase ou côté haut dans :
- Contrôle de moteur dans les moteurs BLDC, les moteurs à faible inductance
- Convertisseurs CC-CC 48 V vers 12 V
- Commandes de solénoïdes
- Surveillance du rail d'alimentation
Détection de courant côté bas
