Analog Devices Inc. CAN 12 bits, 2,5/2,0 GS/s AD9625

Le convertisseur analogique-numérique (CAN) 12 bits et 2,5/2,0 GS/s AD9625 de Analog Devices offre les meilleures performances de bruit et de plage dynamique de sa catégorie, afin d'offrir une meilleure sensibilité de réception et une capacité à discerner les signaux les plus faibles en présence de bruit, d'encombrement, de blocages et d'interférences. Ce convertisseur A/N d'ADI est conçu pour l'échantillonnage de signaux analogiques à large bande passante jusqu'à la seconde zone Nyquist. L'AD9625 associe une large bande passante d'entrée, un taux d'échantillonnage élevé et une excellente linéarité. Tous ces avantages en font un choix parfait pour les applications de radar à ultra-large bande, de large bande passante frontale pour les oscilloscopes à stockage numérique et pour les plates-formes d'acquisition de données. Les signaux analogiques d'horloge, d'entrée et SYSREF± sont des entrées différentielles. Les sorties haute vitesse en série basées sur le JESD204B sont configurables dans des agencements à une, deux, quatre, six et huit voies. Ce dispositif ADI est conçu pour la plage de températures industrielles allant de -40 °C à +85 °C.

These ADI A/D converters are designed for sampling wide bandwidth analog signals up through the second Nyquist zone. AD9625 features a combination of wide input bandwidth, high sampling rate, and excellent linearity that make it ideal for use in ultra-wide band RADAR, wideband front-ends for digital storage oscilloscopes, and data acquisition platforms. The analog input, clock, and SYSREF± signals are differential inputs. The JESD204B-based high-speed serialized outputs are configurable in a variety of one, two, four, six-lane, or eight-lane arrangements. These ADI devices are specified over the industrial temperature range of −40°C to +85°C.

Caractéristiques

  • 12-bit 2.5GSPS ADC, no missing codes
  • SFDR = 79dBc, AIN up to 1GHz at −1dBFS, 2.5GSPS
  • SFDR = 75dBc, AIN up to 1.8GHz at −1dBFS, 2.5GSPS
  • SNR = 57.6dBFS, AIN up to 1GHz at −1dBFS, 2.5GSPS
  • SNR = 56.7dBFS, AIN up to 1.8GHz at −1 dBFS, 2.5 GSPS
  • Noise floor = −150dBFS/Hz at 2.5GSPS
  • 3.8W at 2.5GSPS Power consumption
  • 1.1Vp-p Differential analog input
  • Differential clock input
  • High speed 6- or 8-lane JESD-204B serial output:
    • 6.25Gbps at 2.5GSPS Subclass1
  • Two independent decimate by 8 or decimate by 16 filters with 10-bit NCOs
  • 1.3V and 2.5V Supply voltages
  • Serial port control
    • Flexible digital output modes
    • Built-in selectable digital test patterns

Applications

  • Spectrum analyzers
  • Military communications
  • Radar
  • High-performance digital storage oscilloscopes
  • Active jamming/anti-jamming
  • Electronic surveillance and countermeasures

Related Products

Analog Devices Inc. Convertisseurs haut débit Analog Devices


Learn Moreà propos de Analog Devices Inc. Convertisseurs haut débit Analog Devices View Productslié à Analog Devices Inc. Convertisseurs haut débit Analog Devices

Vidéos

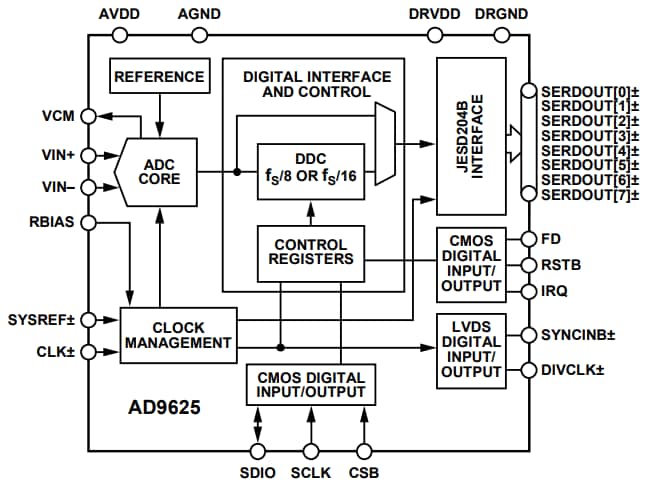

Block Diagram

Schéma de principe - Analog Devices Inc. CAN 12 bits, 2,5/2,0 GS/s AD9625
