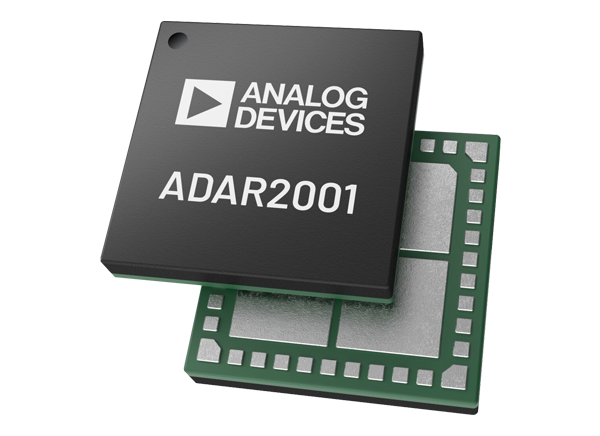

Analog Devices Inc. Émetteur à 4 canaux ADAR2001 (10 GHz à 40 GHz)
L'émetteur à 4 canaux ADAR2001 (10 à 40 GHz) d'Analog Devices Inc. est un CI émetteur optimisé pour les applications de balayage corporel à ondes millimétriques. L'ADAR2001 accepte un signal d'entrée à onde continue (CW) asymétrique entre 2,5 GHz et 10 GHz. Le composant fournit un gain, une multiplication de fréquence 4×, un filtrage harmonique, une division de signal 1:4 et quatre amplificateurs de puissance contrôlables indépendamment. Il dispose de sorties différentielles conçues pour piloter directement des antennes dipolaires avec des entrées différentielles. Toutes les fonctions et options de configuration du dispositif sont accessibles par une interface périphérique série (SPI) à 3 ou 4 fils d'Analog Devices.
Caractéristiques
- Multiplicateur de fréquence d'entrée 4× avec filtre d'harmoniques programmable
- Amplificateurs de puissance à sortie différentielle quadruple avec contrôle d'activation indépendant
- Gamme de fréquences d'entrée de 2,5 GHz à 10 GHz
- Plage de fréquence de sortie de 10 GHz à 40 GHz
- Puissance d'entrée de -20 dBm (50 Ω)
- Puissance de sortie différentielle de 5 dBm (100 Ω)
- Réjection harmonique de -20 dBc à -40 dBc à toutes les fréquences
- Contrôle SPI à 3 ou 4 fils de toutes les fonctions
- Machines à état programmable sur puce pour
- commutation et contrôle rapides du multiplicateur/filtre et émetteur
- Capteur de température sur puce, détecteurs de puissance de sortie et CAN
- Alimentation CC 450 mW (alimentation 2,5 V)
- Boîtier LGA 6 mm × 6 mm, 40 bornes
Applications
- Imagerie à ondes millimétriques
- Sécurité
- Médical
- Industriel
- Multiplicateur/distributeur d'oscillateur local (LO) à large bande

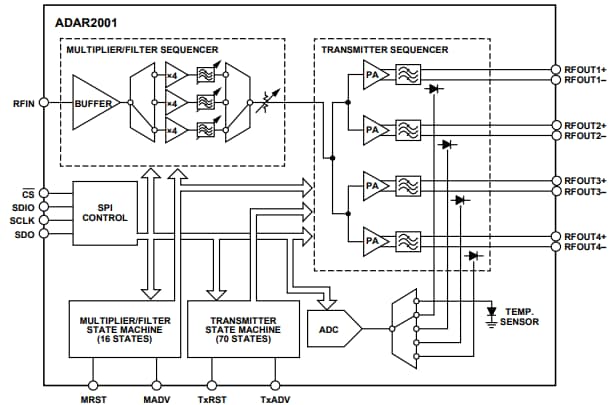

Schéma fonctionnel
