Analog Devices Inc. Codec à faible puissance ADAU1787 avec DSP Audio
Le codec à faible puissance ADAU1787 d'Analog Devices Inc. avec DSP Audio offre quatre entrées et deux sorties qui intègrent deux processeurs de signal numérique (DSP). Le chemin d'entrée analogique vers le cœur DSP vers la sortie analogique est optimisé pour une faible latence et est adapté aux casques anti-bruit. L'ADAU1787 d'ADI fournit une solution de casque complète avec l'ajout de seulement quelques composants passifs.
Caractéristiques
- Moteur de traitement audio FastDSP programmable
- Fréquence d'échantillonnage jusqu'à 768 kHz
- Filtres Biquad, limiteurs, commandes de volume, mélange
- Cœur de traitement audio SigmaDSP 28 bits
- Programmable visuellement à l'aide de SigmaStudio
- Performance maximale de 50 MIPS
- CAN et CNA 24 bits à faible latence
- SNR 96 dB (signal via PGA et CAN avec filtre pondéré)
- SNR combiné de 105 dB (signal traversant le CNA et le casque avec un filtre pondéré)
- Fréquence fSYNC de port série de 8 kHz à 768 kHz
- Délai de groupe de 5 μs (fS = 768 kHz) entrée analogique à sortie analogique avec dérivation FastDSP (instructions de mise à zéro)
- 4 entrées analogiques asymétriques, configurables comme des entrées de microphone ou de ligne
- 8 entrées de microphone numérique
- 2 sorties audio différentielles analogiques, configurables comme une sortie de ligne ou un pilote de casque
- PLL prenant en charge n'importe quelle fréquence d'horloge d'entrée de 30 kHz à 27 MHz
- ASRC Full-duplex, 4 canaux
- 2 ports audio série à 16 canaux prenant en charge I2S, justifiés à gauche ou jusqu'à TDM16
- 8 interpolateurs et 8 décimateurs avec routage flexible
- Sources d’alimentation
- AVDD analogique à 1,8 V standard
- IOVDD d'E/S numériques de 1,1 V à 1,98 V
- DVDD numérique à 0,9 V standard
- Faible puissance (11,079 mW pour les paramètres ANC stéréo standard)
- Interfaces de commande I2C et SPI, démarrage automatique de l'EEPROM I2C
- GPIO Flexible
- WLCSP 42 billes, pas de 0,35 mm, 2,695 mm × 2,320 mm
Applications
- Combiné, casque et casque anti-bruit
- Combinés, casques et casques Bluetooth ANC
- Appareils de navigation personnels
- Appareils photo numériques et caméras vidéo
- Processeurs d'effets d'instruments musicaux
- Systèmes de haut-parleurs multimédia
- Smartphones

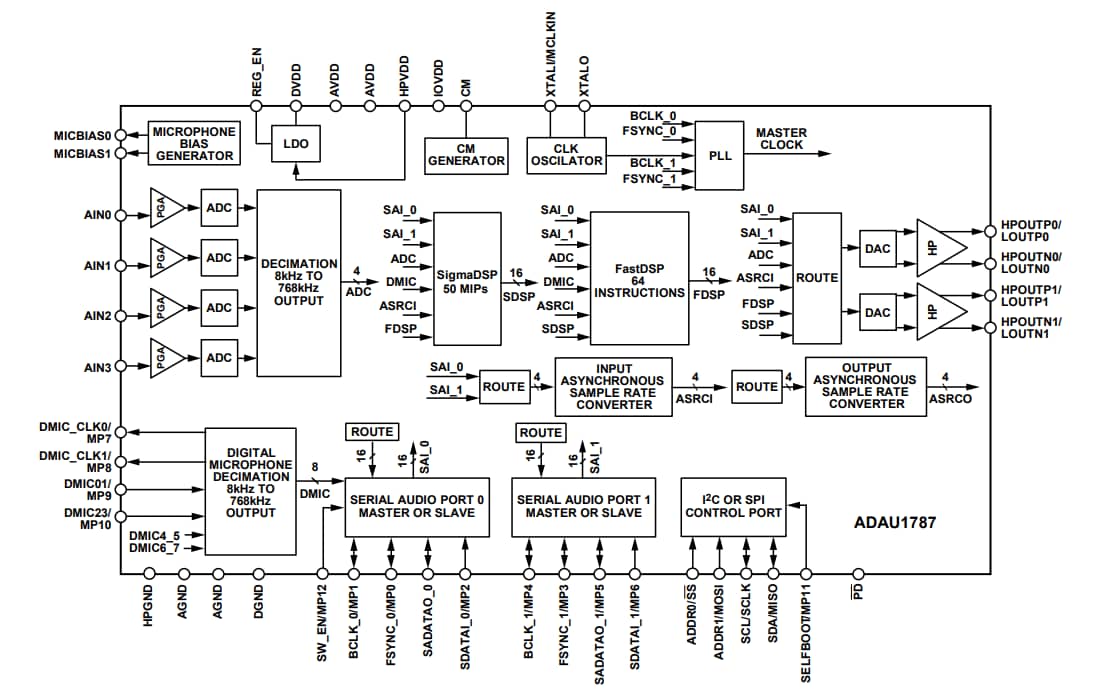

Schéma de principe fonctionnel
