Analog Devices Inc. Synthétiseurs large bande micro-ondes à faible gigue ADF4377
Les synthétiseurs large bande à micro-ondes et faible gigue ADF4377 d'Analog Devices Inc. sont des oscillateurs à tension contrôlée (VCO) intégrés, à gigue ultra-faible et à double sortie. Ces PLL (boucle de verrouillage de phase) à haute performance disposent d’un facteur de mérite de -239 dBc/Hz, d’un bruit 1/f ultra-faible et d’une fréquence de détection de fréquence de phase (PFD) qui peuvent atteindre un bruit en bande ultra-faible et une gigue intégrée. Le VCO fondamental et le diviseur de sortie génèrent des fréquences de 800 MHz à 12,8 GHz. Les synthétiseurs ADF4377 intègrent des condensateurs de dérivation d’alimentation, économisant de l’espace sur la carte sur les cartes compactes.
Les synthétiseurs ADF4377 simplifient les routines d’alignement et d’étalonnage d’horloge habituellement requises avec d’autres solutions d’horloge pour plusieurs convertisseurs de données et les applications d’horloge frontale à signal mixte (MxFE). Cette simplification est due à une référence automatique à la synchronisation de sortie, aux sous-ps et à une référence bien adaptée aux délais de sortie sur l’ensemble du processus, de la tension et de la température. Ces synthétiseurs sont idéalement utilisés dans les tests et les mesures, les infrastructures sans fil et les convertisseurs de données à hautes performances.
Caractéristiques
- Met en œuvre :
- Référence automatique à la synchronisation de sortie
- Référence extrêmement bien adaptée aux délais de sortie à travers le processus, la tension et la température
- Référence sous-ps sans gigue à la capacité de réglage du retard de sortie
- Plage de fréquence de sortie de 800 MHz à 12,8 GHz
- Gigue = 18 fsRMS (BW d’intégration 100 Hz à 100 MHz)
- Gigue = 27 fsRMS (méthode SNR CAN)
- Plancher avec large bande passante de bruit de -160 dBc/Hz à 12 GHz
- Alignement de phase de sortie multi-puces
- Alimentations 3,3 V et 5 V
- Boucle de verrouillage de phase
- Plancher de bruit de phase en bande normalisé -239 dBc/Hz
- Bruit 1/f en bande normalisé -147 dBc/Hz
- Fréquence du détecteur de phase jusqu’à 500 MHz
- Fréquence d’entrée de référence jusqu’à 1 GHz
- Embranchement PFD standard -100dBc
- Délai de référence à sortie
- Déviation standard d’une pièce à l’autre 3ps
- Dérive de température de 0,03 ps/°C
- Taille de pas de réglage <± 0,1 ps
- Boîtier LGA 7 mm x 7 mm, 48-lead
Applications
- Convertisseur de données à haute performance et horloge MxFE
- Infrastructure sans fil (MC-GSM et 5 G)
- Test et mesure

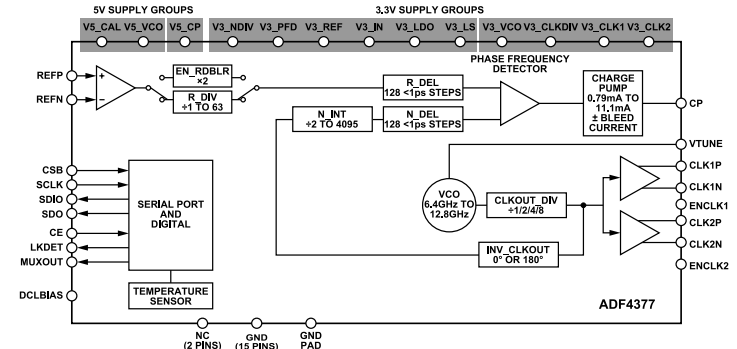

Schéma fonctionnel
Produit associé
Analog Devices Inc. Carte d'évaluation EV-ADF4377
Conçue pour évaluer les performances du synthétiseur de fréquence ADF4377.
