Analog Devices Inc. CI de commutateurs Ethernet 2 ports ADIN2111

Les commutateurs Ethernet à 2 ports ADIN2111 d'Analog Devices Inc. sont des commutateurs à faible consommation et faible complexité intégrant deux ports Ethernet, des PHY 10BASE-T1L et un port SPI (interface périphérique série). L'ADIN2111 est idéal pour les applications Ethernet industrielles utilisant des nœuds à faible puissance. Le dispositif est conforme au standard Ethernet IEEE® 802.3cg-2019™ pour Ethernet à paire unique longue portée 10 Mbps (SPE).

Les commutateurs Ethernet à 2 ports ADIN2111 d'ADI prennent en charge diverses configurations de routage entre les deux ports Ethernet et le port hôte SPI, fournissant une solution flexible pour les topologies de réseau en ligne, en guirlande ou en anneau. De plus, le dispositif permet une portée de câble jusqu'à 1 700 mètres avec une consommation électrique ultra-faible de 77 mW.

La robustesse au niveau du système est améliorée avec un circuit de surveillance de tension d'alimentation intégré et un circuit de réinitialisation à la mise sous tension (POR). L'ADIN2111 peut configurer le SPI à 4 fils pour une communication avec l'hôte vers SPI OPEN Alliance ou SPI générique. Les deux modes prennent en charge la protection des données optionnelle ou la vérification de redondance cyclique (CRC).

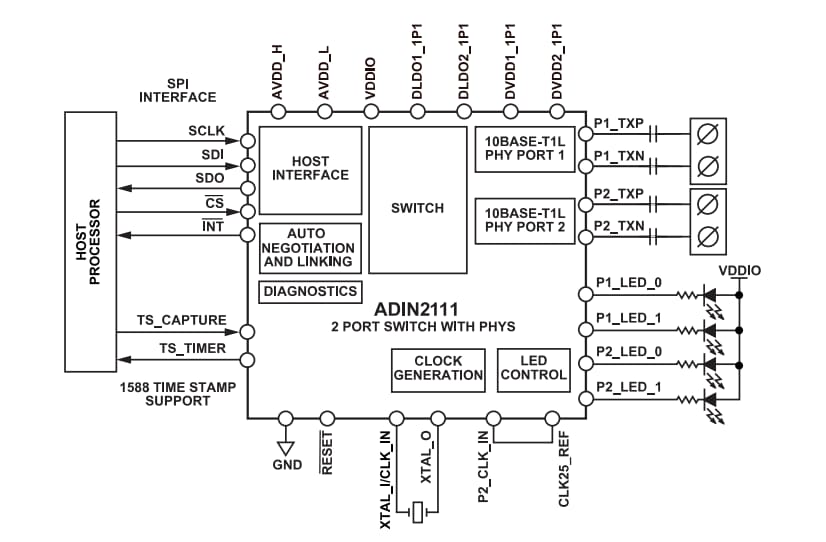

Caractéristiques

Conforme à la norme IEEE 802.3cg-2019 10BASE-T1L
Prend en charge les niveaux de transmission de 1,0 Vp-p et 2,4 Vp-p
Portée du câble
- Jusqu'à 1 700 mètres avec un niveau de transmission p-p de 1,0 V
- Jusqu'à 1 700 mètres avec un niveau de transmission p-p de 2,4 V
Faible consommation électrique
- Alimentation simple 1,0 V p-p : 90 mW standard
- Alimentation double 1,0 V p-p : 77 mW standard
Commutateur intégré avec SPI
- Duplex intégral 10 Mbit/s
- 16 adresses MAC prises en charge pour le transfert de trame
- Prend en charge le SPI PHY MAC 10BASE-T1x OPEN Alliance
- Carte mémoire MDIO accessible via SPI
- Prend en charge les files d'attente à priorité élevée et faible
- Mémoire tampon totale de 28 ko partagée entre les ports et l'hôte

Capacité de négociation industrielle
Configuration gérée ou non gérée
Sectionnement ou stockage et fonctionnement direct
Capture d'horodatage IEEE 1588 en émission et réception
Diagnostics
- Générateur de trame et vérificateur
- Modes multiples de boucles en retour
- Prise en charge du mode test IEEE
- Compteurs statistiques dédiés aux ports
- Diagnostics de liaison et de câble
Quartz 25 MHz ou entrée d'horloge externe
Alimentation simple ou double avec fonctionnement 1,8 V ou 3,3 V
Surveillance et POR intégrés de l'alimentation
Petit boîtier LFCSP 48 fils, 7 mm x 7 mm
Plage de température
- Industrielle : de -40 °C à +85 °C
- Étendue : de -40 °C à +105 °C
