Analog Devices Inc. Cartes d'évaluation ADL8120-EVALx
Les cartes d'évaluation d' ADL8120-EVALx Analog Devices Inc. sont des cartes imprimées (PCB) 4 couches fabriquées en Isola 370HR, plaqué cuivre, d'une épaisseur 0,254 mm (10 MIL) formant une épaisseur nominale de 1,58 mm (62 MIL). Les cartes d’évaluation ADL8120-EVALZ et ADL8120-EVAL1Z permettent d’évaluer l’amplificateur à faible bruit ADL8120 de 30 kHz à 20 GHz. La carte d’évaluation ADL8120-EVALZ est conçue pour fonctionner de 10 MHz à 20 GHz, tandis que la carte d’évaluation ADL8120-EVAL1Z étend la gamme de fréquences jusqu’à 30 kHz et prend en charge l’exploitation jusqu’à 20 GHz. Les ports RFINet RFOUT de ces cartes sont équipés de connecteurs coaxiaux femelles de 2,9 mm et les composants de la carte sont adaptés à une utilisation sur toute la plage de température de fonctionnement de -55 °C à +125 °C.
Pour compenser les pertes des pistes de la carte, un chemin de calibration est prévu entre les connecteurs J1 et J2. J1 et J2 doivent être équipés de connecteurs RF à utiliser via le chemin d'étalonnage. Les utilisateurs accèdent la tension de mise à la terre et de drain des ADL8120-EVALZ et ADL8120-EVAL1Z via les points de test SMT, GND et VDD. Un point de test supplémentaire pour VRBIAS est inclus afin de faciliter l'accès à la broche RBIAS.
Les tracés RF des cartes d’évaluation ADI ADL8120-EVALZ et ADL8120-EVAL1Z sont des guides d’ondes coplanaires mis à la terre de 50 Ω. Les fils de mise à la terre du boîtier et la pastille exposée se connectent directement au plan de mise à la terre. De multiples voies relient les plans de mise à la terre supérieur et inférieur, en mettant particulièrement l’accent sur la zone située directement sous la palette de mise à la terre, afin de garantir une conduction électrique/thermique adéquate. Les condensateurs de découplage de l’alimentation électrique sur les cartes ADL8120-EVALZ et ADL8120-EVAL1Z reflètent la configuration utilisée pour caractériser et qualifier le dispositif.
Caractéristiques
- Carte d'évaluation Isola 370HR à 4 couches
- Gammes de Fréquences
- De 10 MHz à 20 GHz pour l’ADL8120-EVALZ
- de 30 kHz à 20 GHz pour l’ADL8120-EVAL1Z
- Connecteur de lancement, connecteurs RF de 2,9 mm
- Par le chemin d’étalonnage (connecteurs dépeuplés)
- Lignes RF en guide d’ondes coplanaire à 50 Ω, référencées à la masse
- Plage de température de fonctionnement de -55 °C à +125 °C
Applications
- Télécommunications
- Instruments
- Équipement radar
- Guerre électronique
Équipement nécessaire
- Générateur de signal RF
- Analyseur de spectre RF
- Analyseur de réseau RF
- Alimentation électrique de 3,3 V, 100 mA

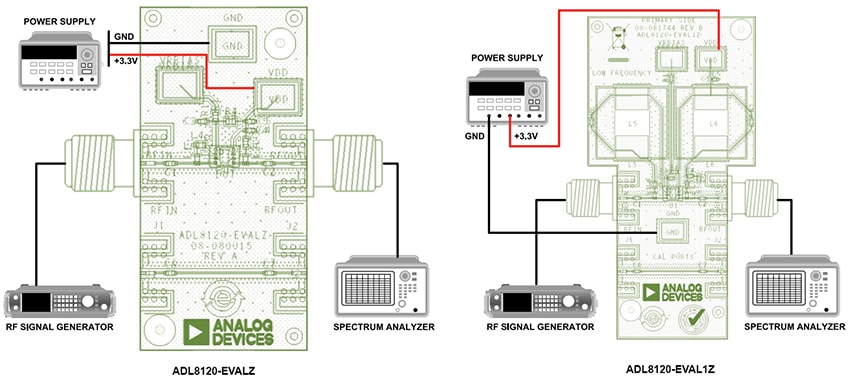

Schémas de bloc fonctionnel
Présentation générale
Amplificateur associé
Analog Devices Inc. Amplificateur à faible bruit ADL8120 de 30 kHz à 20 GHz
Fournit un gain standard de 14 dB et un facteur de bruit de 1,9 dB de 30 kHz à 14 GHz.
