Analog Devices Inc. Carte d'évaluation ADL8122-EVAL1Z
La carte d’évaluation ADL8122-EVAL1Z d’Analog Devices est une carte de circuit imprimé (PCB) à 4 couches fabriquée à partir de 0,254 mm d’épaisseur, de Rogers 4350B et d’Isola 370HR, revêtue de cuivre, formant une épaisseur nominale de 1,63 mm. L’ADL8122-EVAL1Z a été développé pour étendre l’exploitation de la fréquence jusqu’à 10 kHz et jusqu’à 10 GHz. Les ports RFIN et RFOUT de l’ADL8122-EVAL1Z incluent des connecteurs coaxiaux subminiatures A (SMA) et femelles.
La carte ADL8122-EVAL1Z d’ADI est équipée de composants adaptés à une plage de température de fonctionnement complète, de -55 °C à +125 °C.
Caractéristiques
- Carte d’évaluation à 4 couches, Rogers 4350B et Isola 370HR
- Connecteurs RF de lancement SMA
- Par le chemin d’étalonnage (connecteurs désemplis)
Applications
- Équipement électronique de test et de mesure
- Guerre électronique
- Récepteurs sans fil
Équipement nécessaire
- Générateur de signal RF
- Analyseur de spectre RF
- Analyseur de réseau RF
- Alimentation électrique de 5 V, 200 mA
Ampères associés
Analog Devices Inc. Amplificateurs de 10 MHz à 26,5 GHz ADL8112
Amplificateurs à faible bruit (LNA) avec commutateurs de dérivation dans un boîtier LGA à 28 bornes 6 mm x 6 mm.
Analog Devices Inc. Amplificateur à faible bruit (LNA) et à large bande ADL8122
Fonctionne de 10 kHz à 10 GHz avec un gain standard et un facteur de bruit de 17 dB et 2 dB, respectivement.
Carte d'évaluation
Analog Devices Inc. Carte d'évaluation ADL8112-EVALZ
Offre des composants idéaux pour une utilisation sur toute la plage de fonctionnement de -40 °C à +85 °C de l'ADL8112.
Topologie

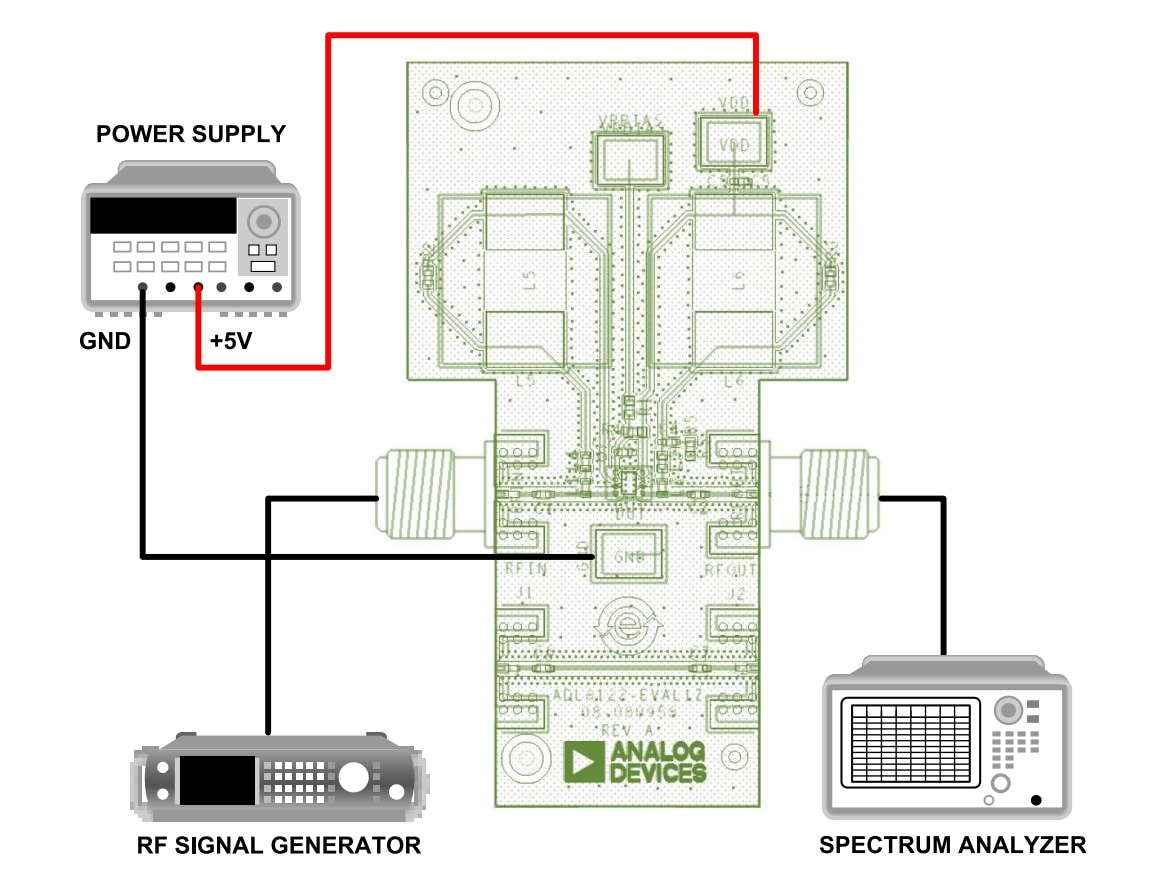

Schéma fonctionnel opérationnel
Schéma et plan d’assemblage (J1 et J2 non installés)
