Microphone à large plage dynamique Analog Devices ADMP621

Microphone à large plage dynamique
Analog Devices ADMP621

Le microphone Analog Devices ADMP621 à large plage dynamique est un microphone MEMS omnidirectionnel à port inférieur offrant un haut son SPL (Sound Pressure Level), un bruit ultra-faible, une consommation basse et une sortie numérique. Ce microphone coupe à 133 dB SPL, ce qui est utile pour enregistrer clairement l'audio au sein d'environnements bruyants. L'ADMP621 est constitué d'un élément microphone MEMS et d'un amplificateur convertisseur d'impédance suivi par un modulateur Σ-Δ de quatrième ordre. L'interface numérique permet aux sorties à modulation de densité d'impulsion (PDM) de deux microphones d'être multiplexées temporellement sur un canal de données unique, à l'aide d'une seule horloge. Le brochage de l'ADMP621 est compatible avec les microphones ADMP421 et ADMP521, ce qui permet une mise à niveau facile. Le modèle ADMP621 possède un rapport signal à bruit de 65 dBA et une sensibilité de −46 dBFS. L'ADMP621 a une réponse en fréquence à large bande étendue, ce qui lui donne un son naturel caractérisé par une grande intelligibilité. Sa faible consommation et son mode veille consommant moins de 5,5 µA donnent une longue durée de vie à la batterie pour les applications portables.
Caractéristiques
  • Point de surcharge acoustique 133 dB SPL
  • Conditionnement réduit (monté en surface) : 4 mm × 3 mm × 1 mm
  • Réponse omnidirectionnelle
  • Rapport signal à bruit très élevé (SNR) : 65 dBA
  • Sensibilité de −46 dBFS
  • Réponse en fréquence large (de 45 Hz à > 20 kHz)
  • Faible consommation électrique : 1,2 mA
  • Mode veille pour prolonger la durée de vie : consommation 5,5 μA
  • Réjection d'alimentation élevée (PSR) : −100 dBFS
  • Modulateur Σ-Δ de quatrième ordre
  • Sortie numérique de modulation de densité d'impulsion (PDM)
  • Compatible avec les processus de brasage avec et sans plomb
  • Conforme RoHS/WEEE
Applications
  • SmartPhones et téléphones numériques
  • Tablettes
  • Systèmes de téléconférence
  • Appareils photo numériques et caméras vidéo
  • Micro-casques Bluetooth
  • Micro-ordinateurs
  • Surveillance et sécurité

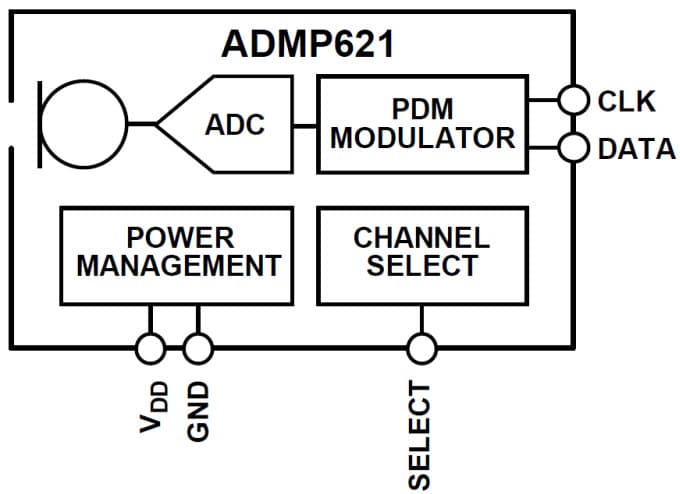

Schéma de principe fonctionnel
Schéma de principe fonctionnel
