Analog Devices Inc. Mélangeur I/Q à large bande ADMV1555
Le mélangeur I/Q à large bande ADMV1555 d’Analog Devices met en oeuvre la technologie de montage en surface (SMT) dans un boîtier LGA (Land Grid Array). Le mélangeur I/Q compact (en phase/en quadrature) ADMV1555 peut être utilisé comme mélangeur de rejet d’image ou comme convertisseur de fréquence en bande latérale unique.
L'ADMV1555 utilise deux cellules de mélangeur double équilibré standard et un hybride de 90 ° fabriqué dans un processus de circuit intégré monolithique àmicro-ondes (MMIC) en arséniure de gallium (GaAs). Le dispositif ne nécessite aucun composants externes ni circuiterie correspondant.
L'ADMV1555 ADI est une alternative beaucoup plus compacte à un mélangeur à réjection d'image de type hybride et à un convertisseur élévateur à bande latérale unique. L'ADMV1555 conforme à la directive RoHS élimine le besoin de collage de fil, permettant l’utilisation de techniques de fabrication de montage en surface.
L'ADMV1555 est logé dans un boîtier LGA à 20 broches, compact, de 5 mm x 5 mm et fonctionne de -40 °C à +85 °C.
Caractéristiques
- Perte de conversion standard de 8 dB
- IP3 d’entrée standard de 23 dBm
- P1dB d’entrée standard de 15 dBm
- Réjection d’image standard de 25 dBc
- Isolation LO vers RF standard de 45 dB
- Isolation LO-FI standard de 40 dB
- 45 dB isolation RF vers IF standard
- CC à fréquence de broche FI jusqu’à 20 GHz
- Passif (aucune polarisation CC requise)
- Boîtier LGA à 20 broches, conforme à la directive RoHS, 5 mm x 5 mm
Applications
- Radios à micro-ondes et borne à très petite ouverture (VSAT)
- Équipements de test
- Guerre électronique militaire
- Contre-mesure électronique (ECM)
- Commande, contrôle, communications et renseignement (C3I)

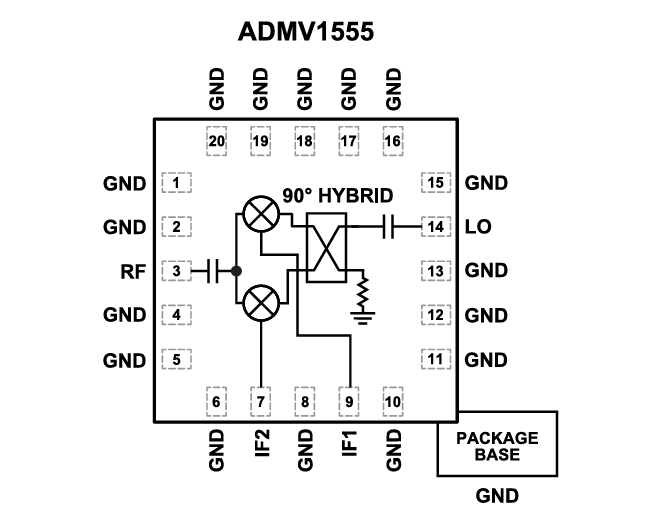

Schéma fonctionnel
SCHÉMA D'INTERFACE
