Analog Devices Inc. Carte d'évaluation ADP1071-1EVALZ
La carte d’évaluation ADP1071-1EVALZ d’Analog Devices Inc. aide les concepteurs à évaluer le fonctionnement et les performances de l'ADP1071-1 en topologie Flyback. La carte d’évaluation ADP1071-1EVALZ est configurée pour agir comme une solution d’alimentation isolée intégrant trois tensions de sortie (-15 V, +5,5 V et +24 V) à une puissance nominale totale de 15 W. La carte d’évaluation fournit une isolation de 5 kV dans un format compact. Cela permet à la carte d'évaluation ADP1071-1EVALZ d'être adaptée aux applications industrielles, qui ont habituellement un éventail de rails de tension.
Caractéristiques
- Kit d'évaluation de prise en charge complète pour l'ADP1071-1
- Topologie Flyback à sorties multiples de 15 W
- Tension de sortie de +24 V, +5,5 V et -15 V (VCC)
- Exploitation en mode à faible charge (LLM)
- Pilotes MOSFET côté primaire et secondaire internes dédiés
- Suivi du signal de référence externe
- Verrouillage de sous-tension de précision avec hystérésis
- Protection contre les courts-circuits, les surtensions de sortie, les surintensités d’entrée cycle par cycle et les surchauffes
- Synchronisation de fréquence
- Fonctionnalité de démarrage progressif et d'arrêt progressif
Applications
- Conversion de puissance CC-CC ou CA-CC isolée
- Télécommunications et industrie
- Petites cellules
- Dispositifs alimentés par PoE
- Commutateurs et routeurs d'entreprise
Équipement nécessaire
- Alimentation CC capable de 18 VCC à 32 VCC, capacité de courant de sortie de 1 A de l’alimentation
- Charge électronique capable d’une capacité nominale 15 W, de 0 V à 30 V de la charge
- Oscilloscope capable d’une bande passante de ±500 MHz, de 2 à 4 canaux
- Multimètre numérique de précision (HP 34401 ou équivalent)

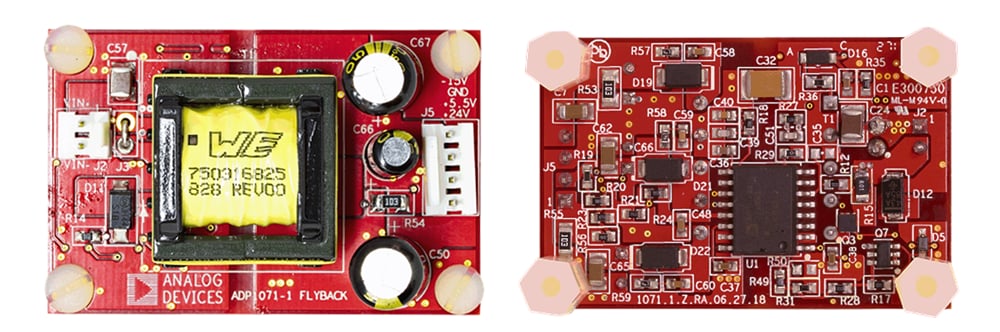

Vue avant et arrière
