Analog Devices Inc. Unité de gestion de l'alimentation (PMU) ADP5320
L'unité de gestion d'alimentation (PMU) ADP5320 d'Analog Devices Inc. est conçue pour répondre aux exigences de performance et d'espace sur carte pour les applications portables. Cette PMU combine neuf régulateurs réglables numériquement, une jauge de charge, un CAN de 12 bits, 2 ko de mémoire OTP et une logique anti-contrefaçon dans un boîtier à 42 billes. Les régulateurs comprennent 2 régulateurs abaisseurs-élévateurs, 1 régulateurs abaisseurs, 5 régulateurs à faible chute de tension (LDO) et un LDO à faible entrée. Cette PMU ADP5320 fonctionne sur une plage de tension d'alimentation d'entrée de 1,8 V à 5,5 V qui permet de l'utiliser avec de multiples types d'entrées de batterie. La PMU dispose d'un moniteur de bonne alimentation, d'une réinitialisation matérielle de l'alimentation watchdog et d'une interface I2C avec avertissement d'interruption.
La jauge de charge PMU ADP5320 comprend un compteur coulomb 16 bits de précision qui intègre le courant de la batterie traversant le composant. Un CAN 12 bits est inclus pour surveiller la tension de la batterie, les tensions d'alimentation de sortie et la température de jonction. Les régulateurs buck-boost PMU ADP5320 sont des régulateurs élévateurs et abaisseurs à haut rendement. Cette PMU fonctionne sur une plage de température de -10 °C à +70 °C. Les applications standards incluent les applications médicales portables, les applications IdO, les dispositifs de capteurs jetables et les dispositifs alimentés par batterie.
Caractéristiques
- Large plage de tension d'alimentation d'entrée de 1,8 V à 5,5 V
- Faible courant de repos de 5,1 μA en mode veille, y compris UVLO
- Jauge de charge compteur coulomb 16 bits avec résistance de détection de courant côté haut intégrée
- CAN 12 bits pour surveiller la tension de la batterie, les tensions de sortie et la température de jonction
- Canaux 1 et 2 :
- Régulateur buck-boost à faible puissance de 150 mA
- Fonctionnement buck, boost ou buck-boost sélectif
- Mode à hystérésis sélective ou modulation de largeur d'impulsion (PWM)
- Fréquence PWM sélective de 50 kHz à 225 kHz
- 2 GPIO programmables pour synchronisation d'horloge ou entrée de commutation à arrêt rapide
- Canal 3 :
- Régulateur buck à faible puissance de 150 mA
- Canal 4 via le canal 6, et canal 8 :
- LDO à faible bruit de 50 mA et plage de tension d'alimentation d'entrée de 1,65 V à 5,5 V
- Canal 7 :
- LDO de courant absorbé 50 mA
- Canal 9 :
- Plage de tension d'alimentation d'entrée de 50 mA, LDO à faible bruit et de 1 V à 1,9 V
- Interface I2C avec avertissement d'interruption
- Mémoire OTP 2 Ko
- Surveillance Power-Good et réinitialisation matérielle de l'alimentation watchdog
- UVLO, protection de limitation de courant de crête et protection TSD
- Module logique anti-contrefaçon intégré
- WLCSP 42 billes, espacement de broche de 0,40 mm, 2,880 mm x 2,980 mm
- Plage de température de jonction en fonctionnement : de -10 °C à +70 °C
Applications
- Applications médicales portables
- Applications de l'Internet des Objets (IdO)
- Dispositifs de capteurs jetables
- Appareils alimentés par batterie

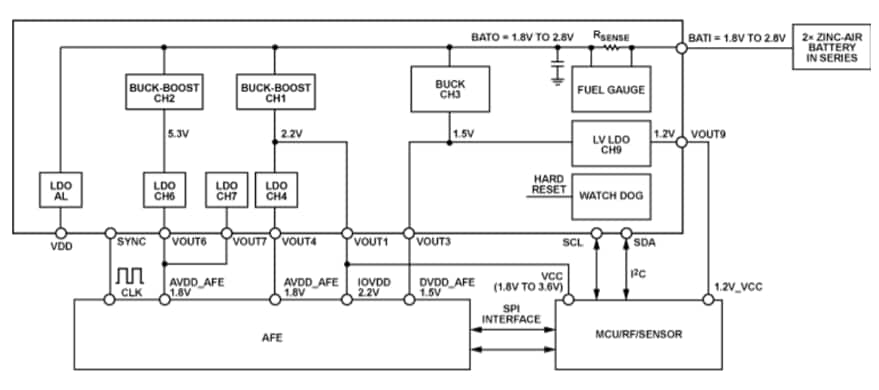

Schéma fonctionnel
