Analog Devices Inc. Carte d'évaluation ADP8140EB

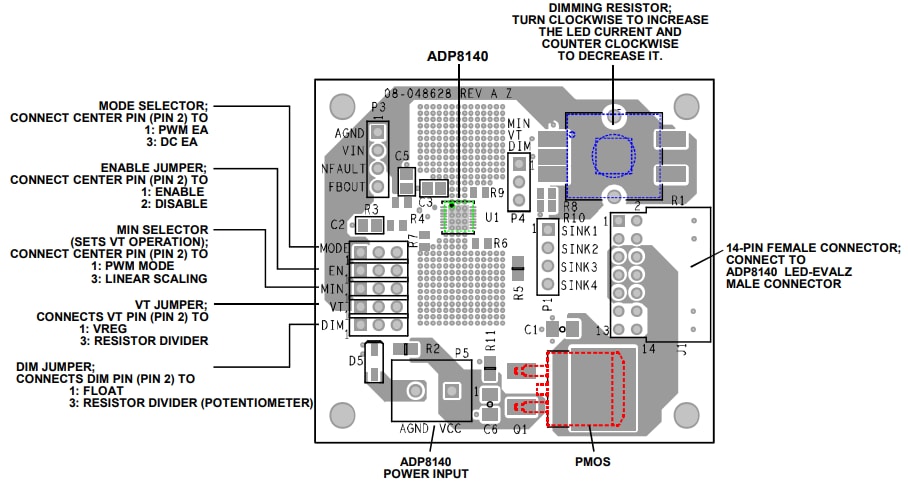

La carte d’évaluation ADP8140EB d’Analog Devices Inc. est conçue pour évaluer les pilotes LED à courant élevé et 4 canaux ADP8140 avec un contrôle de puissance adaptable. La carte ADP8140EB comprend un ADP8140 avec un étage de régulation de transistor à effet de champ à semi-conducteur à oxyde métallique (PMOS) à canal P pour alimenter les LED. Le PMOS est connecté en série à l’alimentation 24 V, ce qui aide à baisser la tension excessive.
Caractéristiques
- Plages de tension
- Pour 8 V à 30 V pour trois LED
- Pour 15 V à 30 V pour six LED
- Plage de dissipation de courant de 125 μA à 350 mA (quatre canaux réglables)
- Entrées de variation PWM et analogiques et sorties de courant LED
- La sortie de rétroaction contrôle la source d’alimentation externe pour une efficacité et une sécurité optimales
- Alimentation CC requise (non fournie)
Applications
- Éclairage LED à haute luminosité
- Rétroéclairage LED grand format
Présentation générale
Publié le: 2020-06-17
| Mis à jour le: 2024-10-11
