Analog Devices Inc. Commutateurs SP4T au silicium non réfléchissants ADRF5050

Les commutateurs SP4T au silicium non réfléchissants ADRF5050 d'Analog Devices Inc. mettent en œuvre un processus silicium sur isolant (SOI). Le composant fonctionne de 100 MHz à 20 GHz avec un affaiblissement d'insertion inférieur à 1,20 dB et un isolement supérieur à 47 dB. L'ADRF5050 dispose d'une capacité de traitement de puissance d'entrée RF de 33 dBm pour les chemins traversants.

Les commutateurs SP4T au silicium non réfléchissants ADRF5050 d'ADI ont un fonctionnement à tension d'alimentation double de +3,3 V et −3,3 V. De plus, le composant fonctionne avec une tension d'alimentation unique positive (VDD) appliquée tandis que la broche d'alimentation négative (VSS) est liée à la terre.

L'ADRF5050 utilise des contrôles compatibles avec la logique CMOS (semiconducteur à oxyde métallique complémentaire) et LVTTL (logique transistor à transistor basse tension). Le dispositif comprend des contrôles d'activation et de sélection logique qui permettent d'obtenir un état hors tension et une mise en miroir des ports.

L'ADRF5050 présente une compatibilité de brochage avec les ADRF5042 et ADRF5043 et est proposé en boîtier à 24 bornes de 3 mm × 3 mm, conforme à la directive RoHS, en boîtier matriciel (LGA) et fonctionne de -40 °C à +105 °C.

Caractéristiques

  • Gamme de fréquences à bande ultra large, de 100 MHz à 20 GHz
  • Conception 50 Ω non réfléchissante
  • Perte d'insertion faible
    • 0,9 dB standard à 6 GHz
    • 1,00 dB standard à 12 GHz
    • 1,20 dB standard à 20 GHz
  • Haut isolement entre RFx et RFx
    • 54 dB standard à 6 GHz
    • 50 dB standard à 12 GHz
    • 47 dB standard à 20 GHz
  • Traitement de la puissance RF élevée
    • Chemin traversant de 33 dBm jusqu'à 20 GHz
    • Chemin de terminaison de 18 dBm jusqu'à 20 GHz
  • Grande linéarité d'entrée
    • P0.1dB standard de 34 dBm
    • IP3 de 55 dBm standard
  • Temps de commutation de 55 ns
  • Temps de stabilisation à 0,1 dB (50 % de VCTRL à 0,1 dB de RFOUT finale) de 80 ns
  • Contrôle de l'état bloqué
  • Commande de sélection logique
  • Fonctionnement à alimentation unique avec gestion de puissance réduite
  • Absence d'impulsions à basse fréquence
  • Boîtier LGA (land grid array) à 24 bornes, 3 mm x 3 mm
  • Brochage compatible avec les ADRF5042 et ADRF5043

Applications

  • Instrumentation de test
  • Radios, radars et contre-mesures électroniques militaires (ECM)
  • Radios micro-ondes et très petites bornes d'ouverture (VSATs)

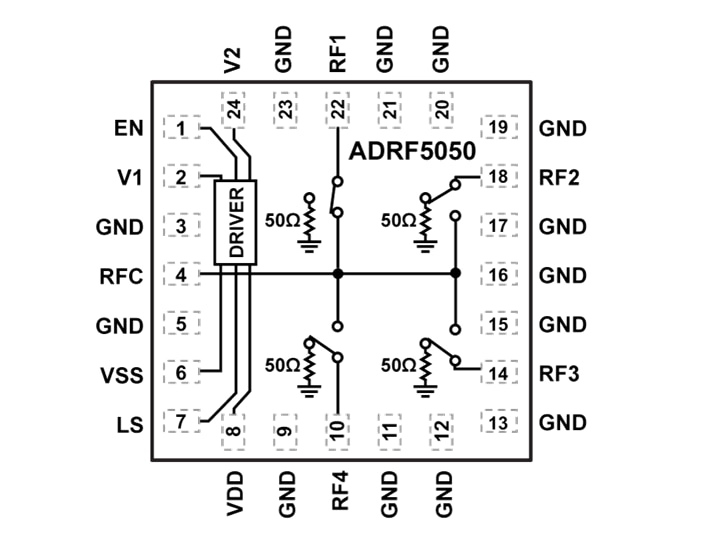

Schéma fonctionnel

Schéma de principe - Analog Devices Inc. Commutateurs SP4T au silicium non réfléchissants ADRF5050
Publié le: 2023-04-28 | Mis à jour le: 2025-09-15
