Analog Devices Inc. Double amplificateur à gain variable ADRF6521
Le double amplificateur à gain variable (VGA) ADRF6521 d'Analog Devices Inc. fournit un différentiel complet, un faible bruit et une faible distorsion. La portée dynamique élevée sans parasite sur la plage de gain rend le VGA ADRF6521 idéal pour les systèmes de communication avec des constellations denses, plusieurs opérateurs et des interférents à proximité.
Le double VGA ADRF6521 d'ADI dispose d'une plage d'affaiblissement de 21 dB avec un gain de tension standard de 18 dB. L'impédance d'entrée différentielle est de 100 Ω, tandis que l'impédance de sortie différentielle est de 16 Ω. La largeur de bande plate de gain de ±1 dB est de 2,5 GHz. L'ADRF6521 offre de la flexibilité en fonctionnant à partir d'une alimentation unique de +5 V ou d'une plage d'alimentations bipolaires symétriques et consomme un courant d'alimentation total de 200 mA. Lorsqu'il est entièrement désactivé, l'ADRF6521 consomme 25 mA en standard.
Le VGA ADRF6521 est fabriqué selon un procédé BiCMOS au silicium-germanium avancé et est disponible en boîtier LFCSP à 20 fils et plaquette exposée de 3 mm × 3 mm. Les performances sont indiquées pour la plage de température de -40 °C à +85 °C.
Caractéristiques
- Double amplificateur à gain variable assorti
- Gain de tension maximum 18 dB
- Plage d'affaiblissement de contrôle de gain de 21 dB standard pour TA = 25 °C
- Largeur de bande plate de gain standard de ±1 dB : 2,5 GHz
- IMD2 et IMD3 (niveau de sortie 1,5 Vc-c)
- Tonalités standard de -56,8 dBc et de -75 dBc, respectivement, à VGN = 1,5 V, 980 MHz et 1 000 MHz
- HD2 et HD3 (niveau de sortie 1,5 Vc-c)
- -75 dBc standard et -73,7 dBc standard, respectivement, à VGN = 1,5 V, fondamental à 500 MHz
- -55,9 dBc standard et -57,5 dBc standard, respectivement, à VGN = 1,5 V, fondamental à 1 GHz
- Facteur de bruit
- 10,5 dB standard à gain maximal et à 500 MHz
- 14,8 dB à gain maximal et à 2 GHz
- Le facteur de bruit diminue de dB pour dB avec le retour de gain
- Impédance d'entrée différentielle 100 Ω
- Impédance de sortie différentielle ≤16 Ω
- Programmable
- Plage nominale de décalage CC de sortie ±400 mV
- Contrôle en mode commun de sortie > ±200 mV pour VOCM = ±0,2 V
- Fonctionnement à alimentation unique ou bipolaire symétrique avec fonction de mise hors tension
- Alimentation unique VPOS = 5 V, VNEG = 0 V (nominale)
- Alimentation bipolaire symétrique VPOS = 3 V, VNEG = -2 V (nominale)
Applications
- Radios point à point et point à multipoint
- Récepteurs IQ bande de base
- Récepteurs diversifiés
- Pilotes de CAN
- Instrumentation
- Médical

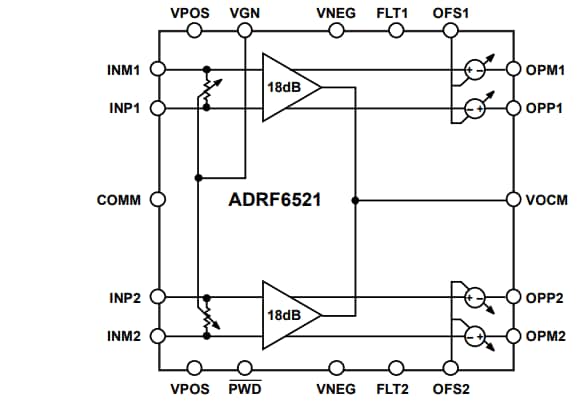

Schéma fonctionnel
Carte d'évaluation associée
Analog Devices Inc. Carte d'évaluation EVAL-ADRF6521
Conçue pour démontrer le VGA à canal double ADRF6521 dans une configuration asymétrique et différentielle.
