Analog Devices Inc. DSP hautes performances simple cœur SHARC+ ADSP-2156X

Les DSP hautes performances à simple cœur SHARC+ ADSP-2156X d'Analog Devices Inc. sont basés sur le cœur unique SHARC+^® qui fait partie de la famille de processeurs de signal numérique (DSP) SHARC SIMD disposant de l'architecture de type Super Harvard d'ADI. Ces processeurs à virgule flottante de 32 bits, 40 bits et 64 bits sont optimisés pour les applications à haute performance, audio/virgule flottante avec une mémoire d'accès aléatoire statique (SRAM) sur puce, de multiples bus internes qui éliminent les goulets d'étranglement entrée/sortie (E/S) et des interfaces audio numériques innovantes (DAI).

Les caractéristiques de base supplémentaires de SHARC+ comprennent des améliorations de cache et une prévision de branchement tout en maintenant la compatibilité de l'ensemble des instructions avec les produits SHARC précédents. Les processeurs SHARC+ ADSP-21566, ADSP-21567 et ADSP-21569 intègrent un riche ensemble de périphériques système et de mémoire à la pointe de l'industrie. Ces caractéristiques rendent l'ADSP-2156x idéal pour les applications qui nécessitent une programmabilité similaire à un calcul à jeu d'instructions (RISC) réduit, une prise en charge multimédia et un traitement du signal de pointe, tout en étant intégré dans un seul boîtier. Ces applications couvrent un large éventail de marchés, notamment l'automobile, l'audio professionnel et les applications industrielles qui nécessitent de hautes performances en virgule flottante.

Caractéristiques

Cœur à virgule flottante SHARC+ haute performance amélioré
- Jusqu'à 1 GHz
- Mémoire SRAM de niveau 1 (L1) jusqu'à 5 Mo (640 ko) avec parité (possibilité optionnelle de configurer comme cache)
- Prise en charge de virgule flottante de 32 bits, 40 bits et 64 bits
- Point fixe 32 bits
- Octet, mot court, mot, mot long
Système DMA puissant
Protection de mémoire sur puce
Caractéristiques de sécurité intégrées
Faible puissance du système sur la plage de température automobile
Accélérateurs FIR et IIR améliorés fonctionnant jusqu'à 1 GHz

Mémoire
- SRAM de grande taille sur puce de niveau 2 (L2) avec protection ECC, jusqu'à 1 Mo
- Une interface de niveau 3 (L3) optimisée pour une faible puissance du système, fournissant une interface 16 bits aux dispositifs SDRAM DDR3 (prenant en charge des dispositifs DDR3L compatibles 1,35 V)
Sécurité et protection
- Accélérateurs de matériel cryptographique
- Amorçage sécurisé rapide avec protection IP

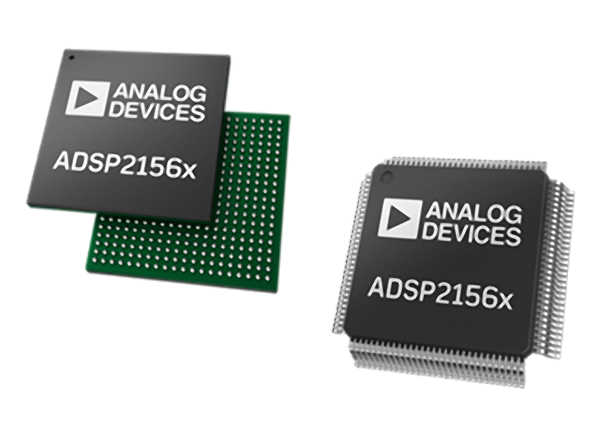

Options de boîtier
- CSP_BGA à 400 billes de 17 mm × 17 mm (pas de 0,8 mm)
- LQFP_EP à 120 fils (pas de 0,4 mm)
Conforme à la directive RoHS

Applications

Automobile : amplificateur audio, unité principale, ANC/RNC, divertissement de siège arrière, cockpit numérique, ADAS

Grand public : haut-parleurs, barres de son, AVR, systèmes de conférence, consoles de mixage, réseaux de microphone, casques

RESSOURCES SUPPLÉMENTAIRES

Tirez parti des accélérateurs matériels IIR et FIR sur puce

Les filtres à réponse impulsionnelle finie (RIF) et à réponse impulsionnelle infinie (RII) sont les algorithmes de traitement de signal numérique les plus fréquemment utilisés, en particulier pour les applications de traitement audio. Apprenez comment utiliser les accélérateurs de matériels sur puce RIF et RII pour libérer le cœur pour d'autres traitements.
