Analog Devices Inc. Carte d'évaluation ADTR1107-EVALZ
La carte d'évaluation ADTR1107-EVALZ d'Analog Devices Inc. est constituée d'une carte de circuit imprimé à deux couches fabriquée à partir d'un cuivre Rogers 4350B de 10/1 000e de pouce d'épaisseur monté sur un dissipateur thermique en aluminium. Le dissipateur aide le composant à dissiper la chaleur et apporte un support mécanique au circuit imprimé. Le dissipateur dispose de trous de montage pour permettre la fixation à des dissipateurs thermiques plus massifs pour une meilleure gestion thermique.
L'ADTR1107-EVAL d'ADI est rempli de composants adaptés à une utilisation sur la plage de température de fonctionnement de -40 °C à +85 °C de l'ADTR1107. Les ports TX_IN, ANT, RX_OUT et CPLR_OUT sont équipés de connecteurs coaxiaux femelles de 2,9 mm. Les traces RF correspondantes des ports ont une impédance caractéristique de 50 Ω. Deux connecteurs à 24 broches permettent d'accéder aux tensions de contrôle de drain, de mise à la terre et de grille.
Caractéristiques
- Carte d'évaluation Rogers 4350 à 2 couches avec dissipateur thermique
- Connecteurs de lancement RF 2,9 mm
- Chemin d'étalonnage traversant (non rempli)
Contenu du kit
- Carte d'évaluation à 2 couches Rogers 4350, ADTR1107-EVAL avec dissipateur
Équipement nécessaire
- Générateur de signal RF
- Analyseur de spectre RF
- Analyseur de réseau RF
- Alimentation 5 V, 1 A
- Alimentation 3,3 V, 500 mA
- Alimentation électrique de 0 V à -2 V, 100 mA
- Alimentation bipolaire symétrique ±3,3 V, alimentation électrique 100 mA
Topologie

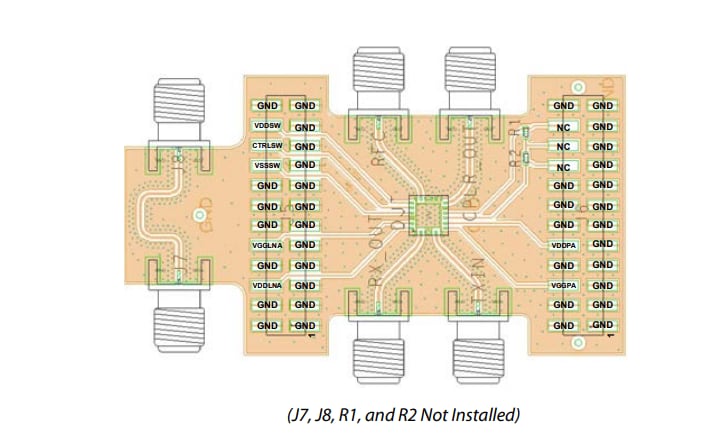

Schéma d'assemblage
Produits associés
Analog Devices Inc. CI frontaux ADTR1107
CI frontaux compacts de 6 GHz à 18 GHz qui sont idéaux pour les applications d’antennes à matrice échelonnée ou de radar.
