Analog Devices Inc. Modulateurs Sigma-Delta isolés 16 bits ADUM7704
Les modulateurs Sigma-Delta isolés 16 bits ADUM7704 d'Analog Devices Inc. convertissent le signal d'entrée analogique en un flux de données haute vitesse et bit unique. Le composant dispose d’une isolation numérique sur puce basée sur la technologie iCoupler® d’Analog Devices. Le modulateur fonctionne sur une plage d’alimentation (VDD1) de 4,5 V à 20 V. Il peut accepter un signal d’entrée pseudo-différentiel de ± 50 mV (± 64 mV à pleine échelle). L'entrée pseudo-différentielle est idéale pour la surveillance de la tension de shunt dans les applications à haute tension où un isolement galvanique est nécessaire.
Caractéristiques
- Fréquence d’entrée d’horloge principale 5 MHz à 21 MHz
- Dérive du décalage par rapport à la température : ±0,25 μV/°C maximum
- SNR : 82 dB standard
- 16 bits, sans code manquant
- Plage de tension d’entrée analogique pleine échelle : ±64 mV
- ENOB : 13 bits standard
- IDD1 : 10 mA maximum
- Isolateur numérique embarqué
- Plage de température de fonctionnement
- −40°C à +125 °C (SOIC _ W à 16 fils)
- −40°C à +105 °C (SOIC _ IC à 8 fils)
- Immunité transitoire en mode commun à haute isolation :
- 150 kV/μs minimum, VDD2 = 3,3 V
- SOIC à corps large
- SOIC _ W à 16 fils
- SOIC _ IC à 8 fils avec ligne de fuite accrue
- Homologations réglementaires et de sécurité
- Homologation UL
- 5 700 Vrms pendant 1 minute selon UL 1577
- Avis d'acceptation de composant CSA 5 A
- Certificat de conformité VDE
- DIN V VDE V 0884-10 : VIORM = 1270 Vcrête
- DIN V VDE V 0884-11 : VIORM = 1060 VCRÊTE(en attente
- Homologation UL
Applications
- Surveillance du courant de Shunt
- Commandes de moteurs CA
- Onduleurs et convertisseurs solaires
- Convertisseurs d'éolienne
- Remplacement d'optocoupleur et analogique vers numérique

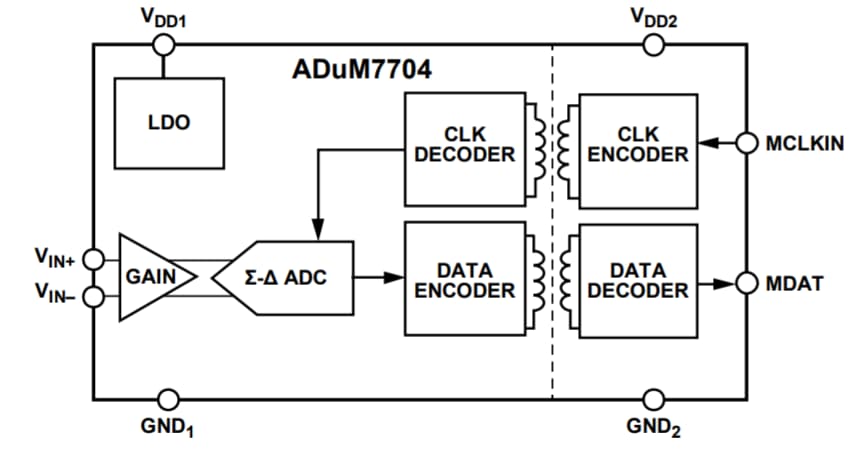

Schéma fonctionnel
