Analog Devices Inc. Carte de démonstration DC2840A LT8365
La carte de démonstration DC2840A LT8365 d’Analog Devices Inc. dispose du LT8365 dans une configuration d’inversion d’amplification. Les convertisseurs d’amplification/SEPIC/inverseurs à faible IQ LT8365 disposent d’un commutateur de 1,5 A, 150 V fonctionnant à partir d’une entrée de 2,8 V à 60 V. Les convertisseurs LT8365 disposent d'une architecture de broche de rétroaction unique capable de configurations boost, SEPIC ou inverses. Le LT8365 peut être utilisé pour différentes topologies avec des tensions d’entrée pouvant atteindre 60 V. Cependant, la sélection de composants de circuit de démonstration DC2840A limite la tension d’entrée à 30 V.
La carte de démonstration contient un troisième étage de pompe de charge en option pour les applications nécessitant des tensions de sortie plus élevées. La carte fonctionne avec une fréquence de commutation de 400 kHz et est conçue pour convertir une source de 9 V à 30 V en -250 V, avec un courant de sortie de 10 mA. Le DC2840A contient un cavalier sélectionnable, JP1, pour faciliter la sélection du mode de fonctionnement de la broche Sync souhaitée. Le réglage par défaut est l’exploitation en mode rafale®. Cette configuration est optimisée pour de bonnes performances EMI et une solution de petite taille. Des filtres d'entrée et de sortie sont nécessaires pour les émissions de classe 25 CISPR 5.
Applications
- Industrie
- Automobile
- Télécommunications
- Équipement de diagnostic médical
- Électronique portable

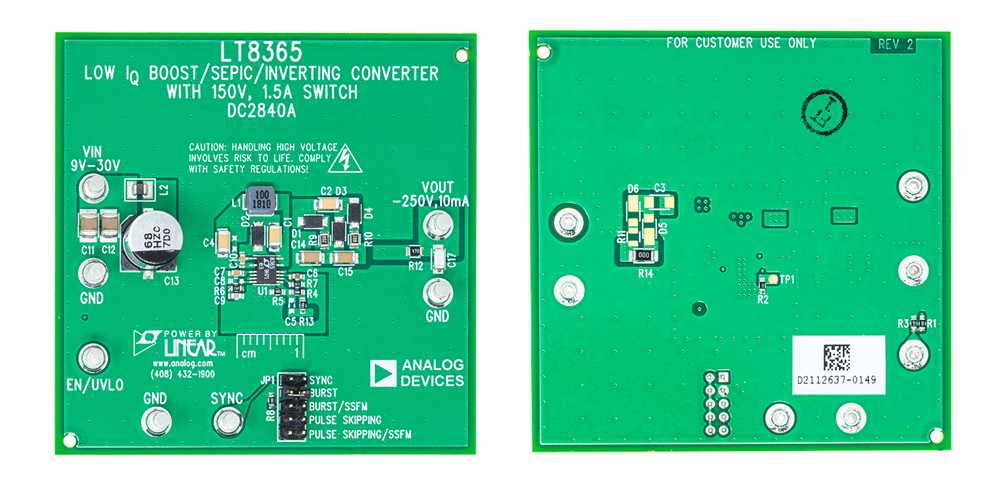

Vue avant et arrière
Configuration de la procédure de test
