Analog Devices Inc. Tableaux de démonstration LTC3310S (DC2874A-A/B/C)
Les tableaux de démonstration LTC3310S (DC2874A-A/B/C) d’Analog Devices Inc. présentent le commutateur silencieux abaisseur synchrone basse tension 10 A LTC®3310S fonctionnant comme un régulateur buck multiphasé 2,0 MHz, 3,3 V à 1,2 V. Le DC2874A dispose de trois options de construction pour fournir une solution de sortie biphasée 20 A (DC2874A-C), 30 A (DC2874A-B) ou 40 A (DC2874A-A) triphasée. Le LTC3310S prend en charge des tensions de sortie réglables de 0,5 V à VIN et des fréquences de fonctionnement de 500 kHz à 2,25 MHz en exploitation multiphasée.
Le DC2874A fonctionne en mode saut d’impulsion et permet aux phases esclaves d’arrêter la commutation d’abord avant que le maître commence à sauter des impulsions pour une meilleure efficacité du courant faible. Le DC2874A dispose également d’un filtre EMI pour réduire les EMI conduites. Ce filtre EMI peut être inclus en appliquant la tension d’entrée à la borne EMI VIN.
Applications
- Automobile
- Systèmes toujours actifs
- Manivelle à froid
- Équipements de test
- Régulation de l’alimentation distribuée
- Industrie
- Test et mesures
- Équipements médicaux
- Traitement du signal
- Systèmes d’imagerie et RF

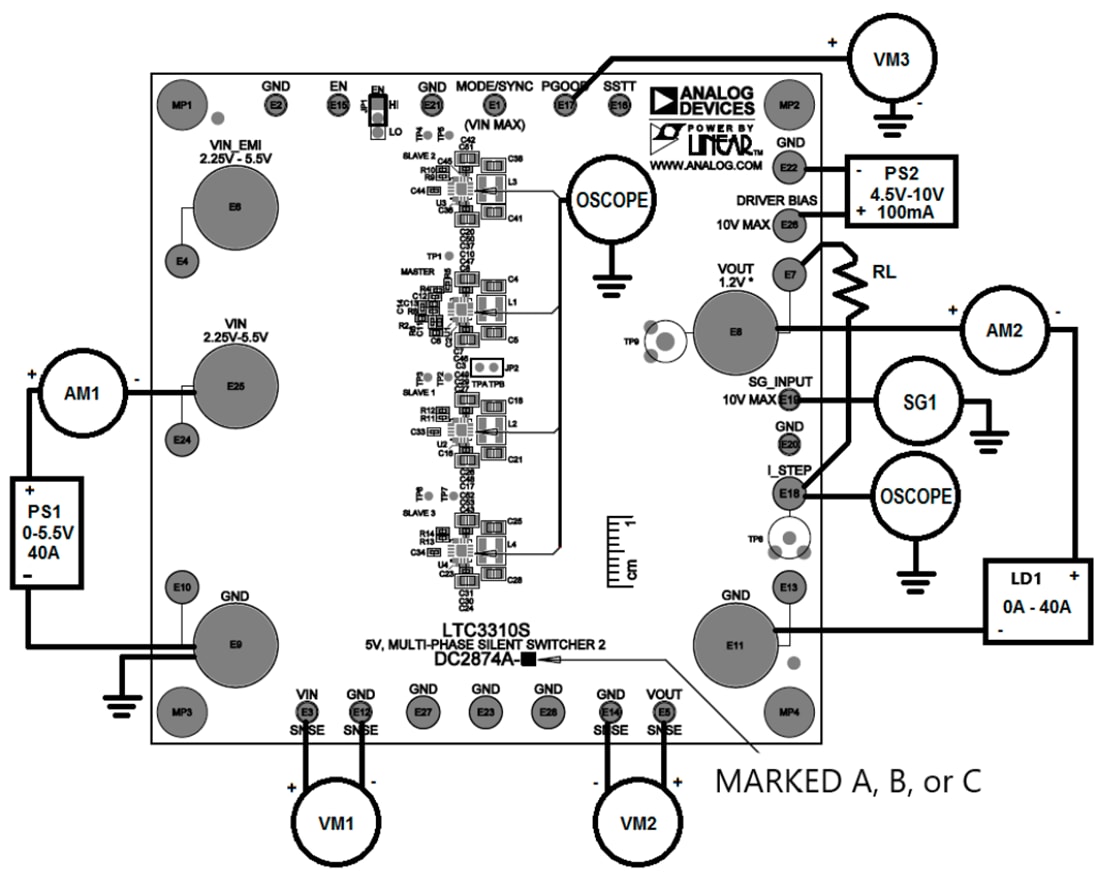

Configuration de test
