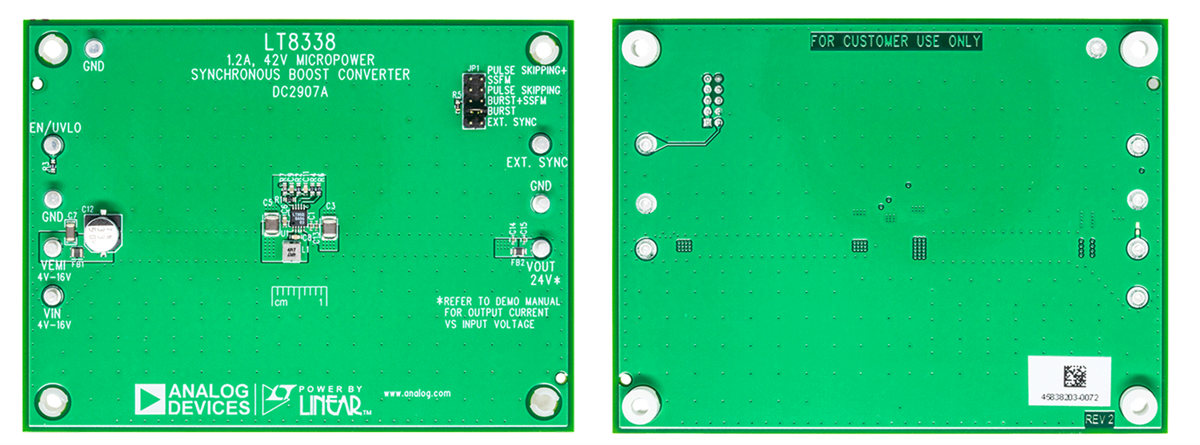

Analog Devices Inc. Carte de démonstration DC2907A LT8338
La carte de démonstration DC2907A LT8338 d'Analog Devices Inc. dispose du LT8338, un convertisseur boost synchrone à faible IQ dans un boîtier MSOP plastique à 10 fils endurci thermiquement. Les convertisseurs boost synchrones micro-puissance LT8338 fournissent un haut rendement pour l'entrée et la sortie jusqu'à 40 V. De plus, le régulateur élévateur monolithique synchrone LT8338 consomme seulement 6 µA de courant de repos en fonctionnement en mode rafale.
La carte DC2907A d'ADI est conçue pour convertir une source de 4 V à 16 V en sortie de 24 V, avec jusqu'à 460 mA de courant de charge, en fonction de la tension d'entrée. Il a été conçu avec une fréquence de commutation de 2,2 MHz. De plus, le DC2907A contient un cavalier sélectionnable, JP1, pour faciliter la sélection de l'un des cinq modes de fonctionnement.
Produits associés
Analog Devices Inc. Convertisseurs Boost synchrones micro-puissance LT8338
Fournit un haut rendement pour l'entrée et la sortie jusqu'à 40 V.
