Analog Devices Inc. Cartes de démonstration LTC4372/LTC4373 DC2969A-A/B

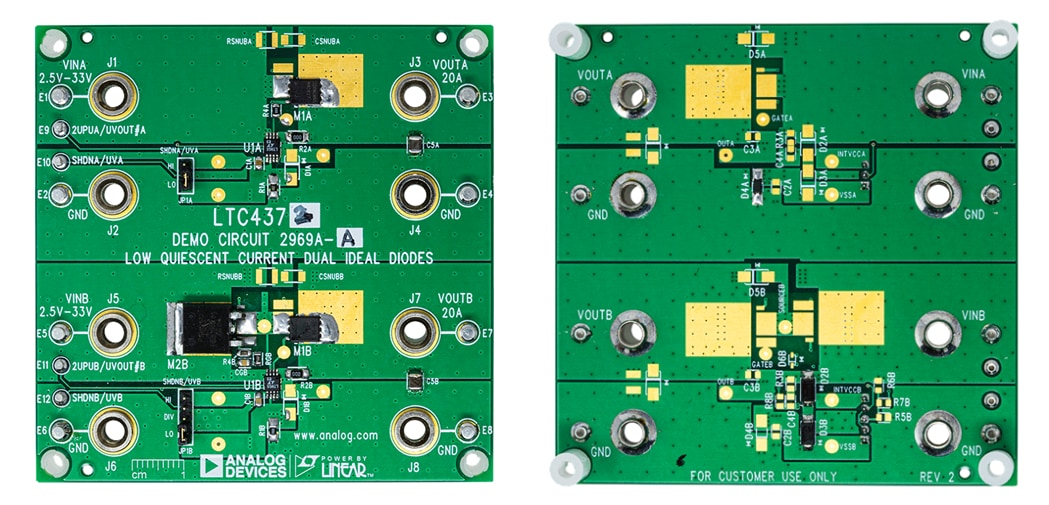

Les cartes de démonstration DC2969A-A/B LTC4372/LTC4373 Analog Devices Inc. démontrent les contrôleurs à diode idéale et faible courant de repos LTC4372 et LTC4373.   L'option DC2969A-A est assemblée avec le contrôleur LTC4372, tandis que le DC2969A-B est produit avec le contrôleur LTC4373. Le DC2969A ADI comprend deux circuits de diode idéale indépendants partageant une terre commune, fonctionnant sur une plage de 2,5 V à 33 V et protégeant la charge contre les entrées inverses jusqu'à -28 V. L'un de ces circuits comprend un commutateur de charge côté haut en série avec la diode idéale permettant le contrôle marche/arrêt de la charge avec le cavalier SHDN/UV. De plus, les chutes d'entrée sont bloquées à partir de la sortie, permettant aux condensateurs de maintenir la charge en cas de défaillance de l'alimentation d'entrée.
