Analog Devices Inc. Carte de démonstration DC2973A

La carte de démonstration DC2973A d'Analog Devices Inc. est une plateforme d'évaluation pour le moniteur de l'état de santé de la batterie primaire (SOH) LTC3337. Le LTC3337 dispose d'un compteur coulomb à plage dynamique infinie intégré et d'une limite de courant de crête configurable. Le LTC3337 prend en charge des tensions d'entrée de 1,8 V à 5,5 V et un courant de crête pouvant atteindre 100 mA avec un courant de repos de 100 nA. Le dispositif mesure le nombre de coulomb, la tension, la température et la résistance de la série de batteries (BSR) pour quantifier l'état de charge et la santé d'une batterie.

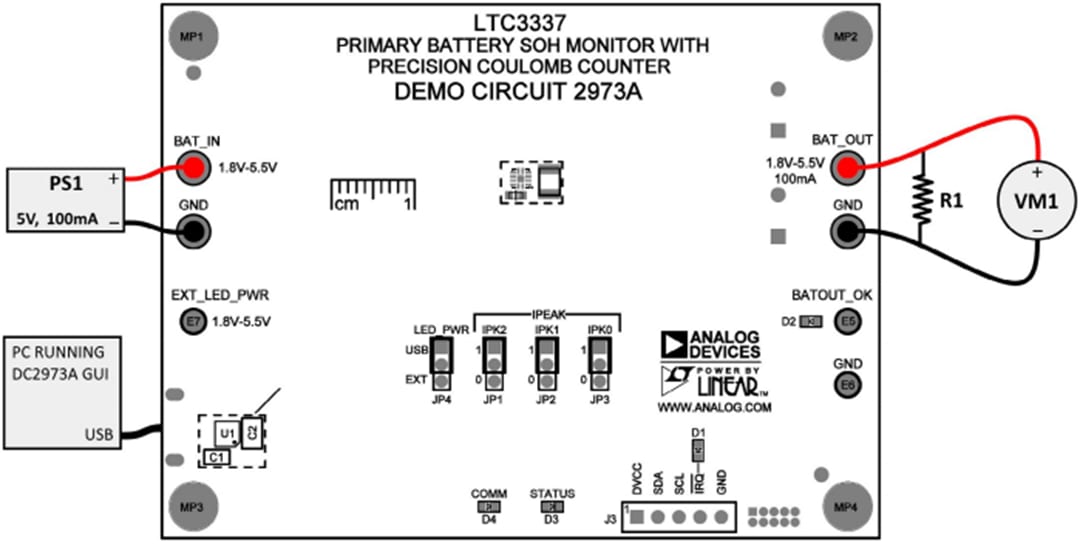

Le DC2973A d'Analog Devices Inc. démontre une disposition simple pour la configuration de puissance la plus élevée du LTC3337. Le circuit peut être réduit pour des niveaux I_PEAK (de crête) plus faibles. La carte de démonstration peut être directement connectée à un PC à l'aide d'un câble micro-USB pour exécuter une interface graphique et configurer un simple moniteur de l'état de charge de la batterie (SOC). Le code source de l'interface graphique est disponible et peut être utilisé comme point de départ pour le développement de micrologiciels LTC3337.

Caractéristiques

Moniteur SOH de batterie primaire TC3337 pré-installé dans un boîtier LFCSP-12
Émetteur-récepteur μModule® LTM2884
Microcontrôleur Arm® Cortex®-M0+ SAMD21 Microchip Technology

Port micro-USB
Postes de test pour tous les signaux clés
Plage de tensions d’entrée de 1,8 à 5,5 V
Courant de sortie 100 mA

Logiciels

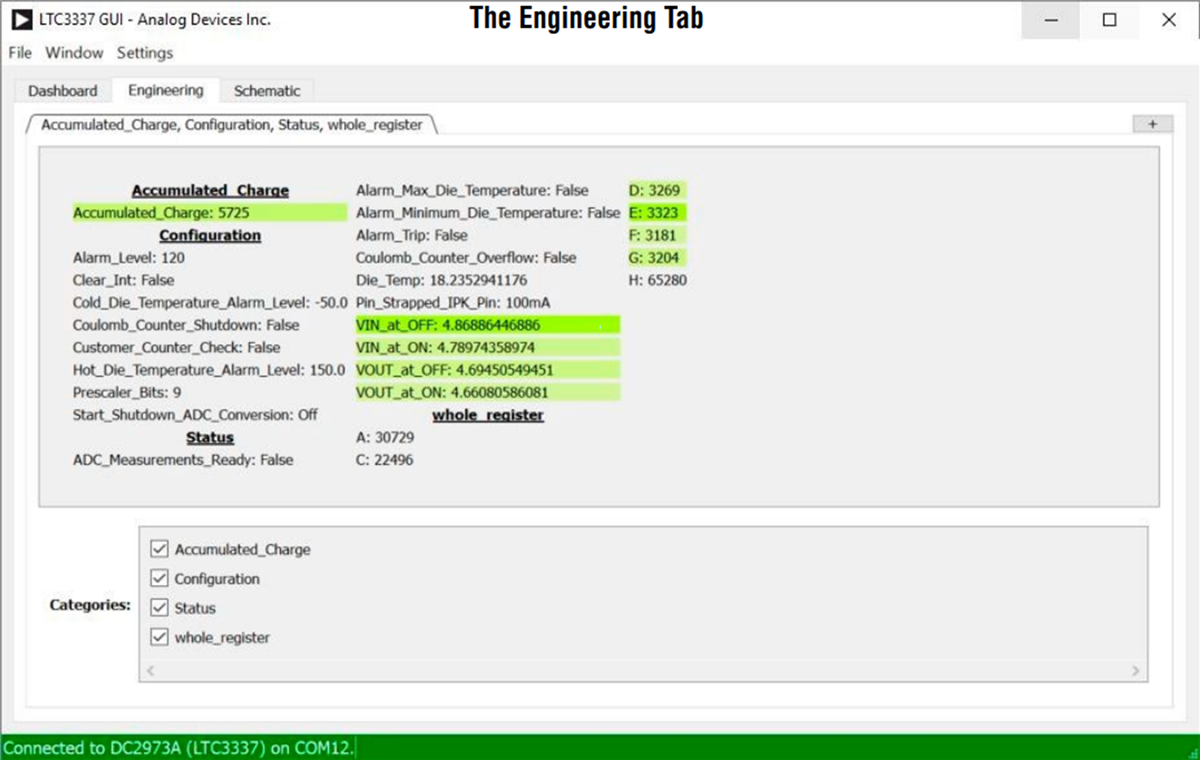

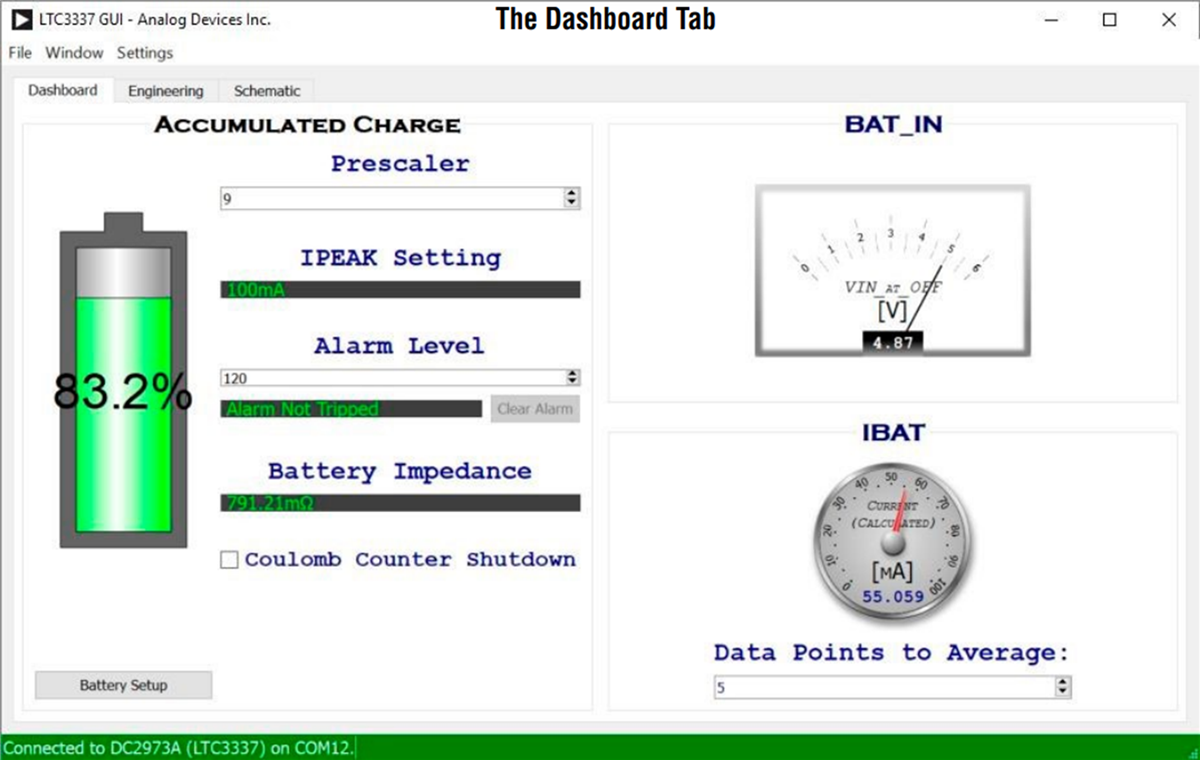

Le logiciel QuikEval fournit une interface graphique qui permet aux utilisateurs de configurer le périphérique cible et d'afficher son état. L'interface graphique est divisée en un onglet Tableau de bord, un onglet Ingénierie et un onglet Schéma. L'onglet Tableau de bord affiche une représentation graphique de la fonctionnalité principale du LTC3337. L'onglet Ingénierie affiche tous les registres et est destiné à être utilisé à des fins de développement et de débogage de niveau inférieur. L'onglet Schéma affiche le schéma à titre de référence.
