Analog Devices Inc. Circuits de démonstration DC3091A et DC3092A

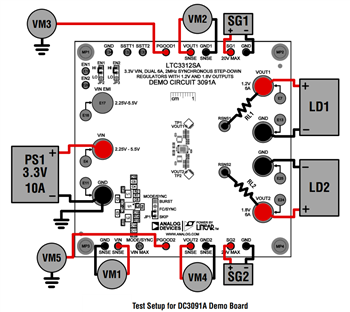

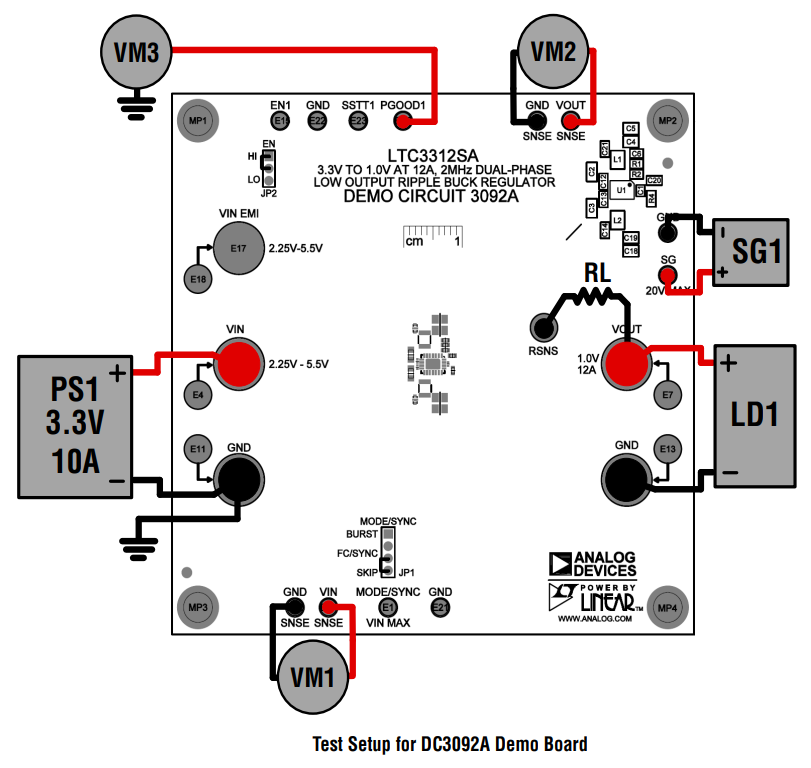

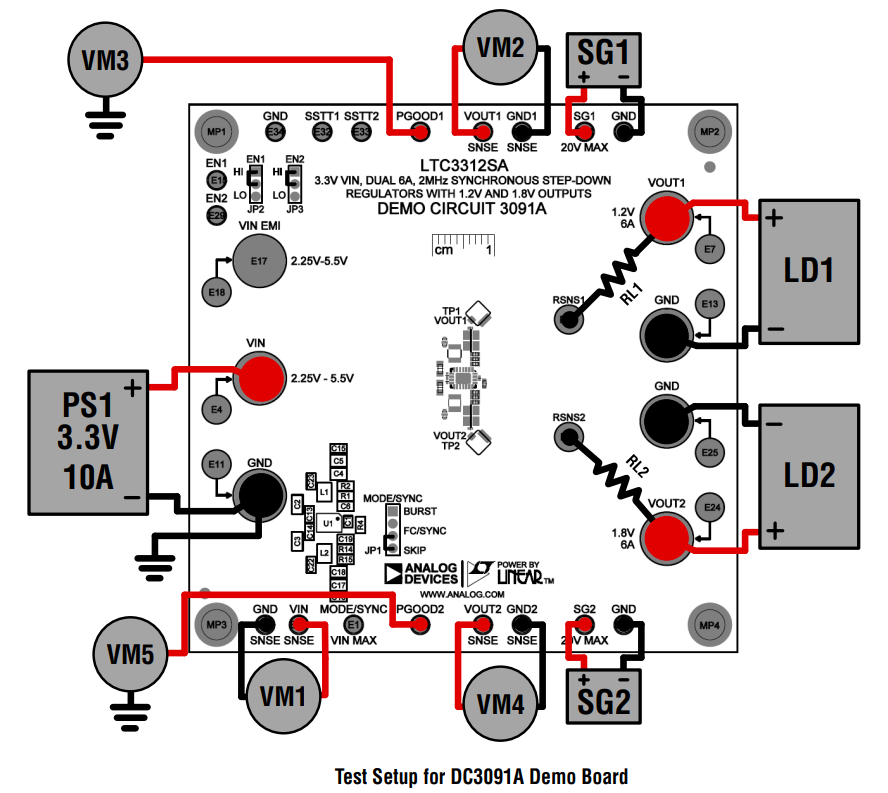

Les circuits de démonstration DC3091A et DC3092A d'Analog Devices Inc. disposent du CI régulateur Buck CC-CC LTC®3312SA, 5 V, double 6 A/biphasé 12 A. Le DC3091A est configuré comme un régulateur Buck d'entrée de 2 MHz et 3,3 V avec une double sortie de 6 A à 1,2 V et 1,8 V. Le DC3092A est configuré comme une entrée biphasée, 2 MHz, 3,3 V, une seule sortie de 1 V et un régulateur Buck de 12 A. Les commutateurs supérieurs sont déphasés à 180° pour réduire l'ondulation de sortie.
