Analog Devices Inc. Carte d'évaluation DC3158A
La carte d'évaluation DC3158A de Analog Devices Inc. est conçue pour évaluer les performances des régulateurs linéaires LT3041 à faible chute de tension (LDO). Cette carte d'évaluation fonctionne sur une plage de tension d'entrée de 3,8 V à 20 V et fournit un courant de sortie maximal de 1 A. La carte d'évaluation DC3158A dispose d'un courant de sortie maximal de 1 A, d'un signal Power-Good programmé par résistance et de connecteurs BNC pour la mesure du bruit et du PSRR.
Caractéristiques
- Plage de tension d'entrée de 3,8 V à 20 V
- Tension de sortie de 3,32 V programmée par résistance
- Courant de sortie maximal de 1 A
- Connecteurs BNC pour la mesure du bruit et du PSRR
- Signal Power-Good par résistance programmée
- Limite de courant programmable par résistance, surveillance du courant et UVLO
- VIOC pour gérer la dissipation de puissance et le PSRR
- Boîtier DFN 14 broches, 3 mm x 4 mm endurci thermiquement

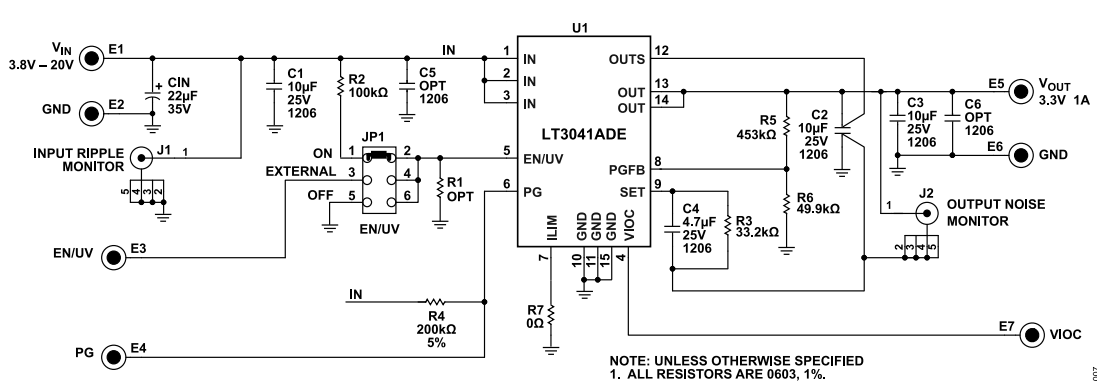

Schéma de principe
Produit associé
Analog Devices Inc. Régulateurs linéaires à faible chute de tension LT3041
Architecture à très faible bruit et à très haut PSRR pour l'alimentation des applications sensibles au bruit.
Publié le: 2022-12-09
| Mis à jour le: 2022-12-21
