Analog Devices Inc. Carte d'évaluation CAN EVAL-AD4692-ARDZ
La carte d'évaluation de CAN EVAL-AD4692-ARDZ d'Analog Devices est conçue pour faire la démonstration des performances de la famille AD4692 de convertisseurs analogique-numérique (CAN) et pour permettre un accès aux options de configuration incluses disponibles dans l'interface utilisateur graphique (GUI) du plugin graphique ACE. La famille AD4692 consiste en des CAN SAR (registre d'approximation successive) Easy Drive 16 bits, haute précision et compacts optimisés pour des solutions d'acquisition de données multicanales haute densité.
La SDP-K1 est la carte de contrôleur principale pour l'EVAL-AD4692-ARDZ. La carte d'évaluation EVAL-AD4692-ARDZ est conforme aux normes mécaniques et électriques du blindage de l'Arduino® Uno, ce qui lui permet de s'interfacer avec la SDP-K1 et divers kits de développement logiciels d'autres fabricants.
La solution d'évaluation EVAL-AD4692-ARDZ comprend les pilotes d'application de micrologiciel d'E/S industriel (IIO) AD4692 pour la configuration de dispositif et la capture de données de CAN, ainsi que l'interface utilisateur graphique (GUI) du plugin ACE AD4692 pour l'évaluation des performances L'EVAL-AD4692-ARDZ d'Analog Devices peut également être utilisée pour évaluer les performances des AD4691, AD4693 et AD4694 en limitant la fréquence d'échantillonnage et le nombre de canaux utilisés dans le logiciel d'évaluation.
Caractéristiques
- Carte d'évaluation complète pour la famille AD4692 de CAN SAR multiplexés
- Fait la démonstration des performances et fonctionnalité des AD4691, AD4692, AD4693 et AD4694
- Deux canaux d’entrée asymétriques disponibles via des connecteurs SMA pour l’analyse CA
- Six canaux pour l’analyse de la tension CC embarquée
- Circuiterie de référence intégrée et arborescence d'alimentation conçues pour une solution d'alimentation USB
- Le plugin ACE est disponible pour la configuration du dispositif et l'analyse de données dans les domaines temporel et de fréquence
- Compatible avec la SDP-K1 et d'autres cartes de contrôleur à facteur de forme Arduino
Applications
- Surveillance optique de la puissance
- Instrumentation médicale
- Test et mesure électroniques
- Équipements de test automatique
- Équipements alimentés par batterie
Équipement nécessaire
- PC avec système d'exploitation Windows 10 ou version ultérieure
- Carte de contrôleur SDP-K1 et câble USB en accompagnement
- Générateur de signal de précision avec câbles de sortie SMA
- Logiciel d'analyse, contrôle et évaluation (ACE)
- Plugin ACE AD4692 du gestionnaire de plugins ou de la base de données de plugins ACE

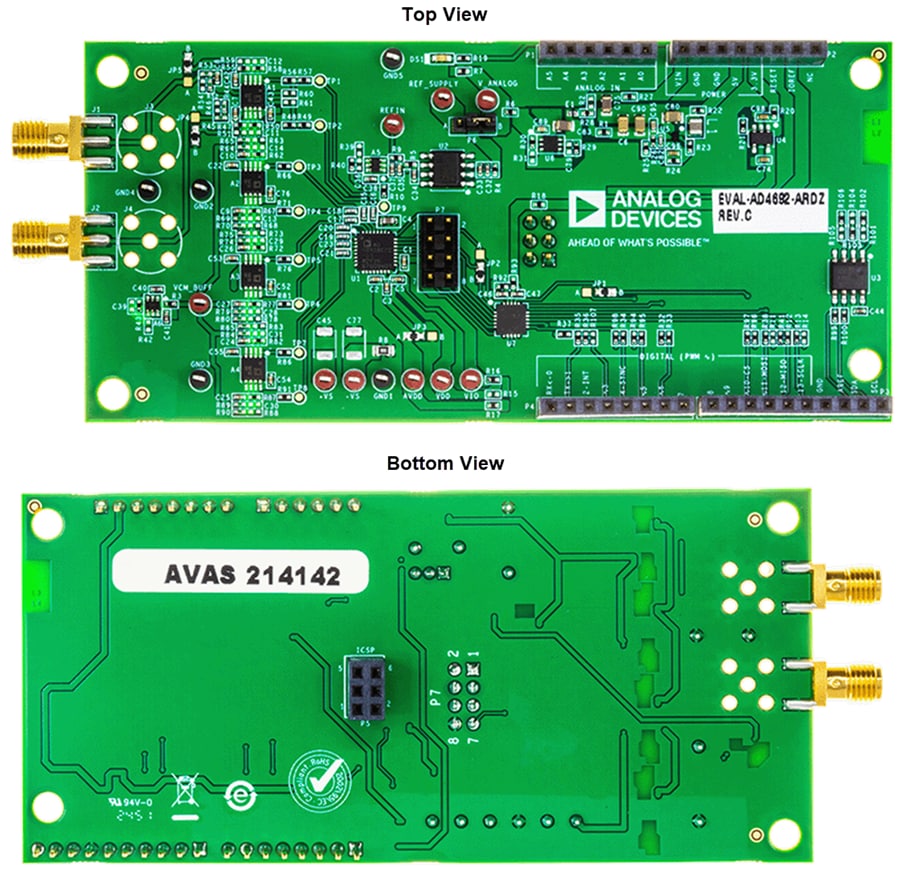

Configuration de carte
