Analog Devices Inc. Carte d'évaluation EVAL-AD9257
La carte d'évaluation EVAL-AD9257 d'Analog Devices est une carte d'évaluation conçue pour leconvertisseur analogique-numérique (CAN) octal 14 bits AD9257. La carte comprend toute la circuiterie de support requise pour faire fonctionner le dispositif sur toute la palette de modes et de configurations. La carte EVAL-AD9257 d'ADI est destinée à se connecter directement à la carte de capture de données HSC‑CAN‑EVALCZ, ce qui permet aux utilisateurs de collecter et de télécharger des données de conversion pour une analyse détaillée. Le fonctionnement du dispositif et la capture des données sont gérés par le biais du logiciel Visual Analog qui fournit une interface graphique intuitive pour configurer le matériel et analyser les résultats. De plus, la carte est compatible avec le logiciel du contrôleur SPI, ce qui permet aux utilisateurs d'accéder aux fonctionnalités programmables via SPI de l'AD9257 et de les contrôler.
Caractéristiques
- Régulateur LDO ou régulateur de commutation intégré, nécessitant une seule alimentation externe CC de 6 V, 2 A
- Interfaces logicielles de contrôleur SPI et VisualAnalog®
Applications
- Imagerie médicale et ultra-sons non-destructeurs
- Systèmes portables d'échographie et de formation de faisceaux numériques
- Récepteurs radio en quadrature et à diversité
- Solution de réseau optique
- Équipement de test
- Charges utiles spatiales à orbite terrestre basse (LEO)
Équipement nécessaire
- Source de signal analogique et filtre anti-repliement
- Source d’horloge d’échantillonnage (si l’on n’utilise pas l’oscillateur intégré)
- Deux alimentations de commutation (6,0 V, 2,5 A), CUI EPS060250UH-PHP-SZ fournies
- PC exécutant Windows®
- Port USB 2.0
- Carte AD9257-65EBZ
- Kit de capture de données basé sur FPGA HSC-ADC-EVALCZ

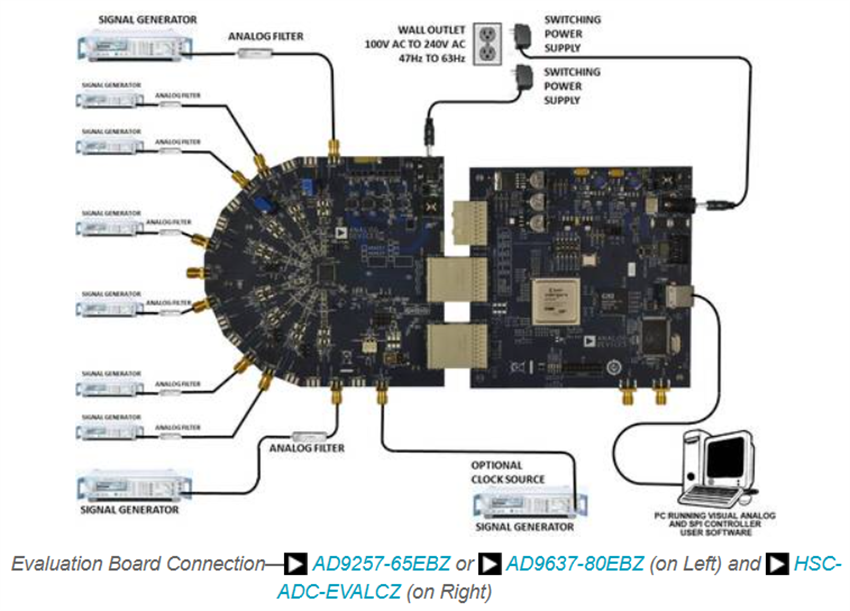

Configuration de mesure standard
Outil de développement requis
Analog Devices Inc. HSC-ADC-EVALCZ: FPGA-Based Data Capture Kit
High-speed converter evaluation platform that includes an FPGA based buffer memory board.
Convertisseurs associés
Analog Devices Inc. Convertisseurs analogique-numérique LVDS série AD9257
Offre un bon équilibre entre vitesse, efficacité énergétique et intégration pour les systèmes d'acquisition de signaux.
Publié le: 2026-03-16
| Mis à jour le: 2026-03-18
