Analog Devices Inc. Carte d'évaluation EVAL-AD9986
La carte d'évaluation EVALZ-AD9986 d'Analog Devices fournit l'ensemble du circuit de prise en charge requis pour faire fonctionner l'AD9986 dans divers modes et configurations. L'AD9986 est un composant hautement intégré avec un cœur de CNA RF à fréquence d'échantillonnage maximale de 16 bits et 12 GSPS et un cœur de CAN RF à fréquence d'échantillonnage de 12 bits et 6 GSPS. L'AD9986 offre quatre canaux émetteurs et deux canaux récepteurs avec quatre émetteurs, deux configurations de récepteurs (4T2R). La carte d'évaluation se connecte à l'ADS9-V2EBZ pour une évaluation avec le logiciel ACE.
La carte d'évaluation EVAL-AD9986 d'ADI permet au logiciel ACE d'autoriser l'utilisateur à configurer le MxFE® dans divers modes et de capturer les données du convertisseur analogique-numérique (CAN) pour analyse. Le logiciel DPGDownloaderLite (inclus dans l'installation ACE) génère et transmet des vecteurs aux convertisseurs numérique-analogique (CNA), qui peuvent ensuite être envoyés à un analyseur de spectre pour analyse ultérieure.
Caractéristiques
- Carte d'évaluation entièrement fonctionnelle pour l'AD9986
- Possibilité de passer à une horloge externe directe
- Logiciel PC pour le contrôle le logiciel ACE (Analyse, Contrôle, Évaluation). Une horloge embarquée et fournie par le HMC7044 gère l'horloge de périphérique et FPGA
Contenu du kit
- Carte d'évaluation AD9986-FMCB-EBZ
- Câbles poussoir subminiature sur femelle (SMP-F) vers subminiature version A femelle (SMA-F) (pour les cartes AD908xFMCA-EBZ uniquement)
- Cartes MicroSD
- Carte AD-FMC-SDCARD
- ADS9V2-UZSD-MXFE
Caractéristiques matérielles
- Carte de capture de données FPGA ADS9-V2EBZ
- Générateur de signal pour entrée analogique
- Analyseur de spectre (pour mesurer la sortie du CNA) Câble SMA Adaptateur femelle vers femelle (facultatif)
- Adaptateur Ethernet vers USB (facultatif)
- PC avec port USB et port Ethernet Windows 7 ou système d'exploitation plus récent
Logiciels
- Logiciel ACE (Analyse, Contrôle, Évaluation)
- Logiciel DPGDownloaderLite (inclus dans l'installation ACE)
- WinSCP (ou logiciel Telnet similaire)
Produits associés
Analog Devices Inc. Émetteur et récepteur d'observation RF 4T2R AD9986
Un composant hautement intégré avec un cœur de CNA RF à 16 bits et 12 GSPS et un cœur de CAN RF à fréquence de 12 bits et 6 GSPS.
Topologie

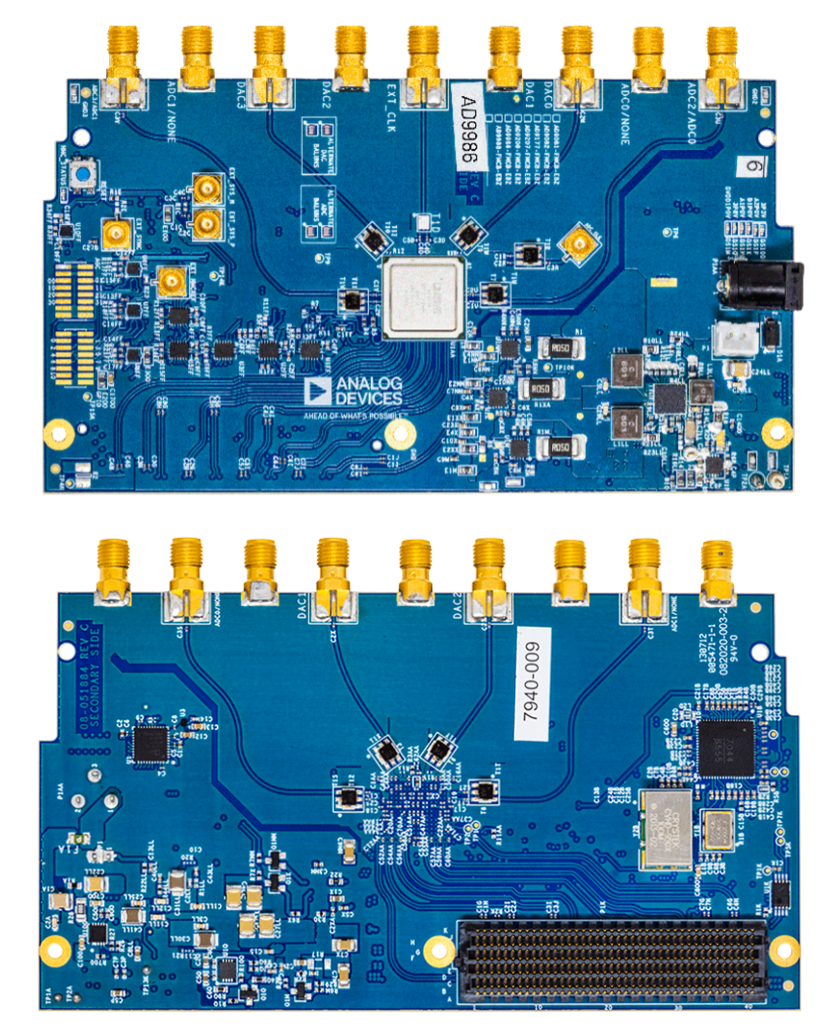

Vues avant et arrière
