Analog Devices Inc. Système d'évaluation EVAL-ADA4355EBZ
Le système d'évaluation EVAL-ADA4355EBZ d'Analog Devices Inc. est configuré pour évaluer le fonctionnement du µModule de réception ADA4355. Le système EVAL-ADA4355EBZ combine la carte d'évaluation ADA4355 d'ADI avec une plateforme d'évaluation FPGA KC705 Xilinx. Le KC705 fournit une mémoire abondante, des GPIO et une puissance de traitement pour effectuer toutes les fonctions de contrôle et de manipulation de données.
Le système d'évaluation EVAL-ADA4355EBZ d'ADI utilise une interface utilisateur graphique hautement intuitive basée sur MATLAB pour l'ensemble du contrôle du système et du traitement des données.
Caractéristiques
- Matériel et logiciel complets requis pour évaluer le micro-module ADA4355
- Seulement quatre connexions requises
- Alimentation 12 V, alimentation 5 V, USB, fibre testée
- Toutes les options de contrôle et de mesure du système sont fournies via une interface utilisateur graphique (GUI) intuitive et conviviale
Applications
- Conversion courant-tension
- Analyseurs chimiques
- Spectroscopie de masse
- Temps de vol (ToF)
- Détection de fibre optique
Contenu du kit
- Alimentation de carte FPGA 12 V et commutateur marche/arrêt
- Alimentation de carte d'évaluation 5 V ADA4355
- Connecteur d'alimentation en tension de photodiode externe (APD) en option
- Carte d'interface de communication DC2159A à port USB
- µModule de réception ADA4355

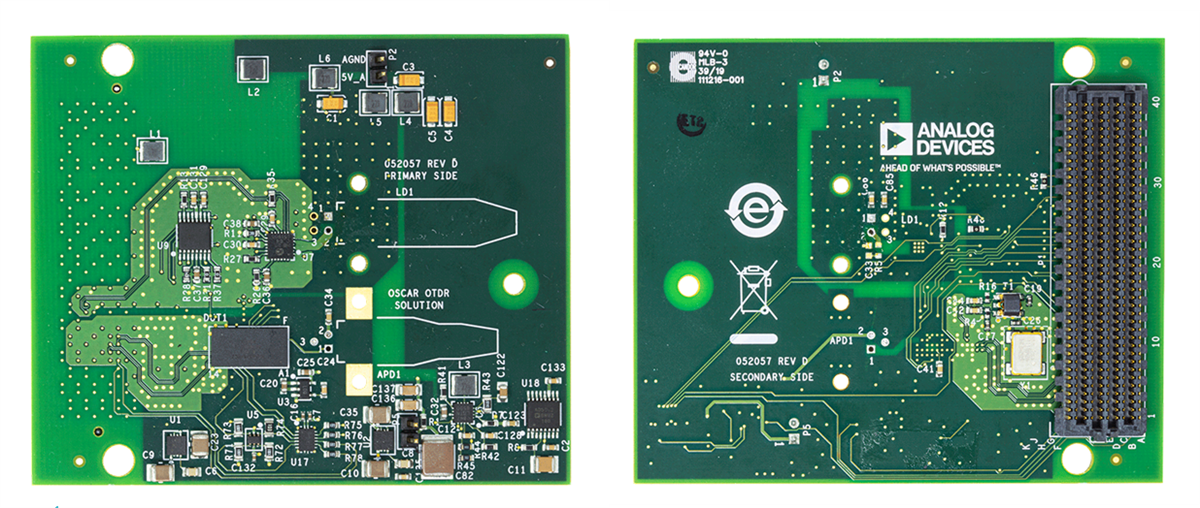

Disposition de la carte
Présentation du système d'évaluation
Ressources supplémentaires
Produits associés
Analog Devices Inc. μModule® récepteur photodétecteur ADA4355
Convient à la mesure des courants des micro-ampères aux pico-ampères et est fourni dans un petit format.
Kit associé
AMD / Xilinx Kintex®-7 FPGA KC705 Evaluation Kit
Provides a hardware environment for evaluating designs targeting the Kintex-7 XC7K325T FPGAs.
Publié le: 2020-12-01
| Mis à jour le: 2024-12-06
