Analog Devices Inc. Carte d'évaluation EVAL-ADATE304
La carte d'évaluation EVAL-ADATE304 d'Analog Devices dispose d'une conception complète des caractéristiques pour permettre une évaluation simple de l'ADATE304. L'ADATE304 est un double pilote intégré, un comparateur, une charge active (DCL) et une unité de mesure paramétrique (PPMU) à quatre quadrants par broche. L'EVAL-ADATE304BBCZ offre des connexions détachables via les bornes SMA pour toutes les entrées et sorties du signal. Les paires différentielles sont fournies avec des pistes d'impédance contrôlée de 50Ω de longueurs égales.
L'EVAL-ADATE304BBCZ d'ADI ne nécessite que deux alimentations électriques, +21 V et -10 V. Les régulateurs embarqués créent toutes les autres tensions nécessaires au composant. Une puce UART USB embarquée fournit les communications SPI de l'EVAL-ADATE304BBCZ. Les connecteurs cavaliers SPI permettent aux utilisateurs de contourner l'UART et de connecter les signaux SPI pour évaluation. La configuration par défaut est pour le contrôle via le port USB. La communication avec le logiciel de la carte d'évaluation ADATE304 se fait via l'USB et les indicateurs de diode électroluminescente (LED) sur l'EVAL-ADATE304BBCZ produisent des afficheurs pour la lecture et l'écriture des données.
Caractéristiques
- Carte d'évaluation complète pour ADATE304
- Tensions d’alimentation de +21 V et -10 V, régulateurs de tension embarqués
- Entrées et sorties de signal détachable via des connecteurs SMA
- Indicateurs LED pour la lecture et l’écriture des données
- Paires différentielles fournies avec des traces d’impédance contrôlée de 50 Ω de longueurs égales.
- Logiciel PC pour une commande par port USB
Équipement nécessaire
- PC fonctionnant sous Windows®
- Câble USB type-A vers type-B (au moins USB 2.0)
- Alimentations de paillasses et câbles de connecteurs
- Générateur de synchronisation des données (DTG) ou équivalent
- Oscilloscope
Ressources supplémentaires

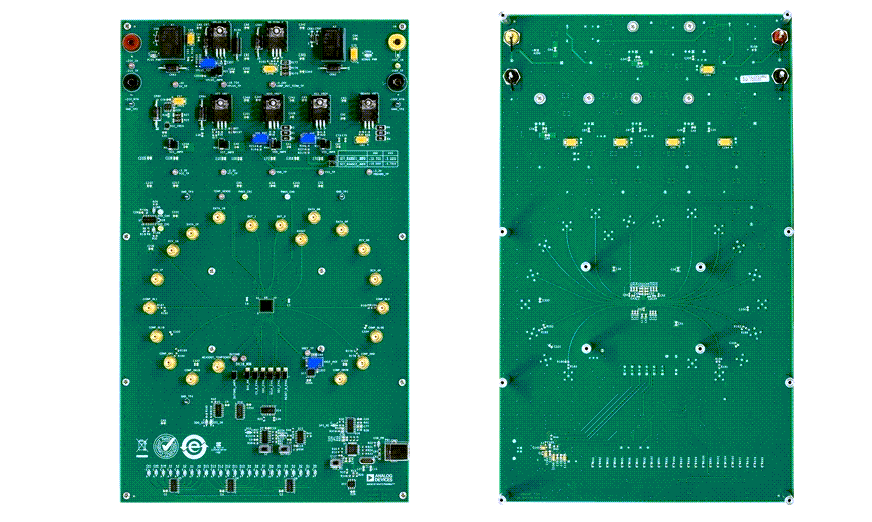

Topologie
