Analog Devices Inc. Cartes d'évaluation EVAL-ADN4620EBZ/EVAL-ADN4621EBZ
Les cartes d'évaluation EVAL-ADN4620EBZ/EVAL-ADN4621EBZ d'Analog Devices Inc. permettent une évaluation rapide et facile des isolateurs LVDS (signalisation différentielle basse tension) ADN4620/ADN4621 sans avoir besoin de composants externes. Les EVAL-ADN4620EBZ/EVAL-ADN4621EBZ disposent de plans de mise à la terre et d'alimentation séparés pour chaque côté de l'isolateur, avec des alimentations électriques de 1,8 V individuelles requises de chaque côté des ADN4620/ADN4621. Cette séparation permet l'évaluation des ADN4620/ADN4621 d'Analog Devices Inc. avec une isolation galvanique entre les deux côtés des dispositifs. Une alimentation supplémentaire fournissant 3,3 V est nécessaire du côté 1. Le 3,3 V est également nécessaire pour le côté 2 de l'ADN4621.
Caractéristiques
- Connexions pratiques via les bornes SMA
- Alimentation 1,8 V du côté 1 (VDD1) et du côté 2 (VDD2)
- Alimentation 3,3 V pour les récepteurs LVDS du côté 1 (VIO1) et du côté 2 (VIO2, utilisé avec l'ADN4621 uniquement)
- Mise à la terre du côté 1 (GND1) et du côté 2 (GND2)
- Signaux LVDS côté 1 : DIN1+, DIN1−, DIN2+ ou DOUT2+, DIN2 ou DOUT2
- Signaux LVDS côté 2 : DOUT1+, DOUT1−, DOUT2+ ou DIN2+, DOUT2 ou DIN2
- Plans de mise à la terre isolés (côté logique et côté bus)
- La disposition à haute vitesse prend en charge un fonctionnement de 2,5 Gigabit et des mesures de gigue de précision (<1 ps rms pour la gigue aléatoire)
- Mode de rafraîchissement sélectionnable par cavalier
- Résistances de terminaison sur tous les récepteurs LVDS
Équipement nécessaire
- Générateur de signaux
- Oscilloscope
- Source d’alimentation

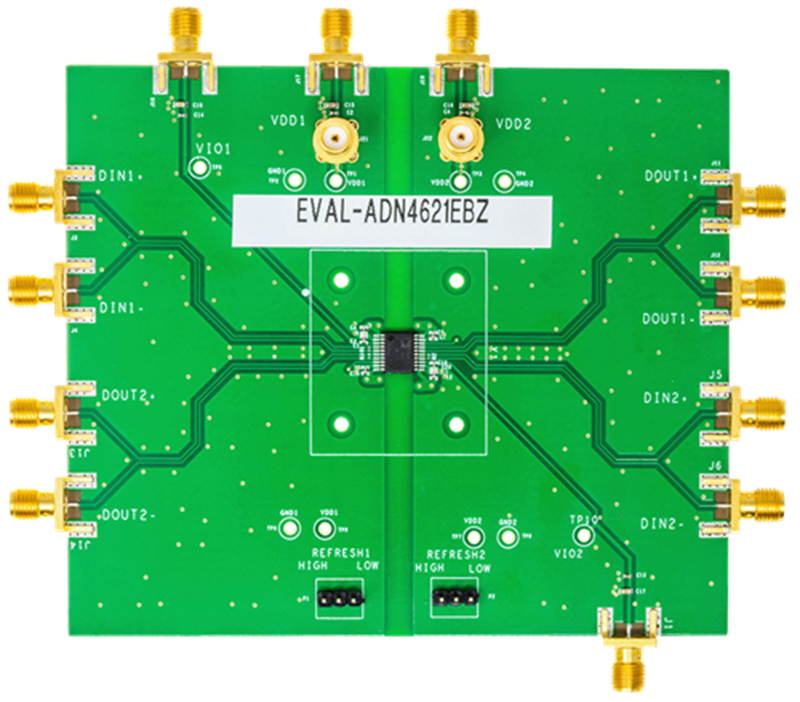

Agencement de la carte
Produit associé
Analog Devices Inc. Isolateurs 2,5 Gbit LVDS ADN4620/ADN4621
Tampons de signalisation différentielle basse tension (LVDS) isolés de signal qui fonctionnent jusqu'à 2,5 Gbit/s.
