Analog Devices Inc. Cartes d'évaluation EVAL-ADP2380/ADP2381
Les cartes d'évaluation EVAL-ADP2380/ADP2381 d'Analog Devices Inc. sont conçues pour évaluer les performances de l'ADP2380 et de l'ADP2381 avec une disposition de carte de circuit imprimé (PCB) presque idéale. Les cartes disposent d'une fréquence de commutation qui peut être programmée entre 250 kHz et 1,4 MHz, ou synchronisée avec une horloge externe avec un décalage de phase de 180°, ce qui offre la possibilité d'une solution d'alimentation empilable et multiphasée.
La sortie de la carte d'évaluation ADP2380/ADP2381 d'ADI est prédéfinie à 3,3 V et la fréquence de commutation est définie à 500 kHz. Différents paramètres de tension de sortie sont obtenus en changeant les composants passifs appropriés. La plage de température de fonctionnement des cartes EVAL-DP2380/ADP2381 est de -40 °C à +85 °C.
Caractéristiques
- Tension d'entrée de 4,5 V à 20 V
- Précision de tension de sortie : +/-1 %
- MOSFET côté haut 44 mΩ intégré
- Courant de sortie continu
- 4A pour l'ADP2380
- 6 A pour l'ADP2381
- Fréquence de commutation programmable de 250 kHz à 1,4 MHz
- Synchronise avec une horloge externe de 250 kHz à 1,4 MHz
- Synchronisation hors phase de 180°
- UVLO programmable
- Bonne puissance de sortie
- Compensation externe
- Démarrage progressif interne avec option de réglage externe
- Démarrage en mode sortie préchargée
Présentation des cartes d'évaluation

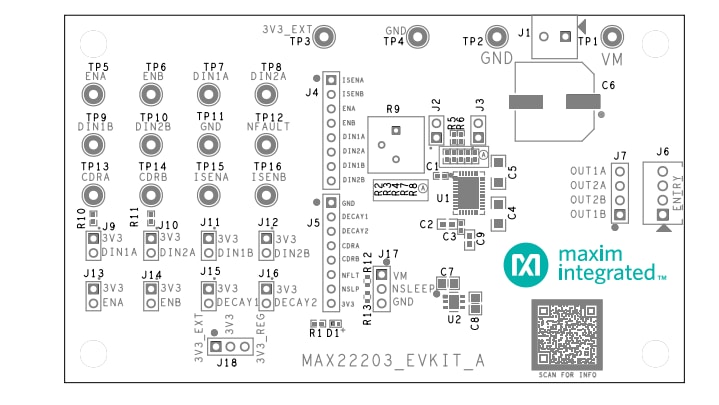

DISPOSITION PCB
Publié le: 2021-03-09
| Mis à jour le: 2022-03-11
