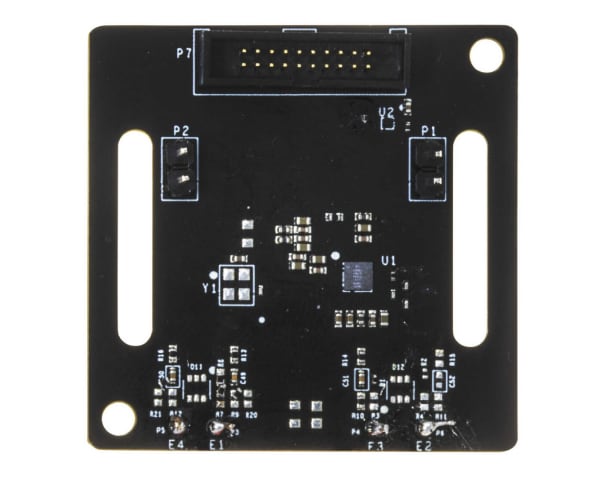

Analog Devices Inc. Module d'évaluation EVAL-ADPD6000Z
Le module d'évaluation EVAL-ADPD6000Z d'Analog Devices Inc. est configuré pour évaluer le fonctionnement de l'ADPD6000, un frontal analogique (AFE) entièrement intégré. L'AFE ADPD6000 est conçue pour les dispositifs portables de surveillance du signal vital (VSM). L'ADPD6000 offre des caractéristiques de photopléthysmographie (PPG), d'électrocardiographie (ECG) et d'analyse d'impédance corporelle (BIA).
Le module d'évaluation EVAL-ADPD6000Z ADI comprend un logiciel et du matériel tout en vérifiant la conception du système basée sur l'AFE. Selon les exigences de l'application, les utilisateurs peuvent utiliser un câble ou une connexion BLUETOOTH® pour établir une communication entre le PC et l'EVAL-ADPD6000Z.
Caractéristiques
- La carte prend en charge la population ADPD6000
- 4 LED pilotées séparément incluses : 1 LED verte au centre, 1 LED rouge et 2 LED infrarouges
- Quatre canaux d'entrée PD : deux canaux avec PD simple et deux canaux avec PD double
- Fonctionne avec le logiciel d'évaluation VSM Client, permettant
- des graphiques et l'enregistrement du domaine temporel
- Sélection des fonctions prises en charge, notamment PPG, BIA et ECG
- Affichage des données en temps réel avec les différentes combinaisons de fonctions
Contenu du kit
- Carte d'évaluation EVAL-ADPD6000Z
- Carte microcontrôleur EVAL-VSMUCZ
Équipement nécessaire
- Câble USB vers Type-C
- Batterie 3,7 V
- Carte à électrode
- Câble souple pour connecter EVAL-ADPD6000Z et EVAL-VSMUCZ
- Bracelet
Produits associés
Analog Devices Inc. Module frontal de capteur multimodal ADPD6000
Hautement intégré et destiné à mesurer divers signaux vitaux.
Ressources supplémentaires
Configuration de la PCB
Publié le: 2022-07-13
| Mis à jour le: 2022-07-18
