Analog Devices Inc. Amplificateur de puissance RF 2,4 GHz EVAL-CN0417-EBZ
L'amplificateur de puissance RF 2,4 GHz alimenté par USB EVAL-CN0417-EBZ d'Analog Devices Inc. est optimisé pour un fonctionnement à 2 400 MHz. L'amplificateur fournit généralement 20 dB de gain à travers sa bande de fonctionnement RF, stimulant les signaux pour divers protocoles de communication tels que ISM, MC-GSM, W-CDMA, TD-SCDMA et LTE. Il nécessite une alimentation USB de 5 V pour un fonctionnement normal. Les deux équipés de connecteurs SMA montés en bordure, l'entrée et la sortie sont bloquées CC et assorties à 50 Ω pour une utilisation facile.
Les composants ADL5606 et le LTM8045 sont inclus dans l'amplificateur EVAL-CN0417-EBZ d'Analog Devices. L'ADL5606 est un amplificateur pilote RF 1 W, à deux étages et large bande qui fonctionne sur une plage de fréquence de 1 800 MHz à 2 700 MHz. Ce composant peut être utilisé dans de nombreux protocoles de communication câblés et sans fil, notamment ISM, MC-GSM, W-CDMA, TD-SCDMA et LTE. Le LTM8045 est un convertisseur CC-CC de commutation intégré qui contient un contrôleur en mode courant, un élément de commutation de puissance, un inducteur couplé à la puissance, une diode Schottky de puissance et une quantité modeste de capacité d'entrée et de sortie. Il peut être configuré comme un convertisseur SEPIC ou inverseur en mettant simplement à la terre le rail de sortie approprié.
La carte EVAL-CN0417-EBZ se connecte via SMA et est alimentée par la tension du bus à partir du port USB.
Équipement nécessaire
- Carte EVAL-CN0417-EBZ
- Source de signal RF (comme le PlutoSDR)
- Adaptateur d'alimentation micro-USB ou câble micro-USB vers USB

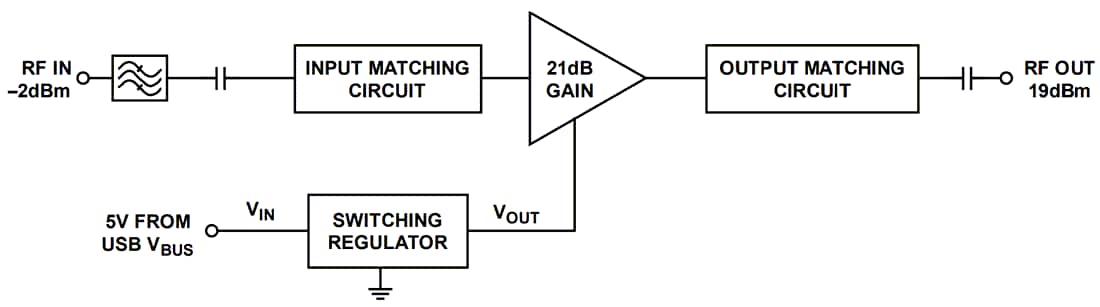

Schéma fonctionnel
Produit associé
Analog Devices Inc. LTM8045 Inverting/SEPIC Converter DC/DC Converters
Converts from inverting or SEPIC configuration by grounding the appropriate output rail.
Outil de développement associé
Analog Devices Inc. Module d'apprentissage actif ADALM-PLUTO
Présente les fondamentaux des SDR, RF et des communications sans fil aux étudiants.
