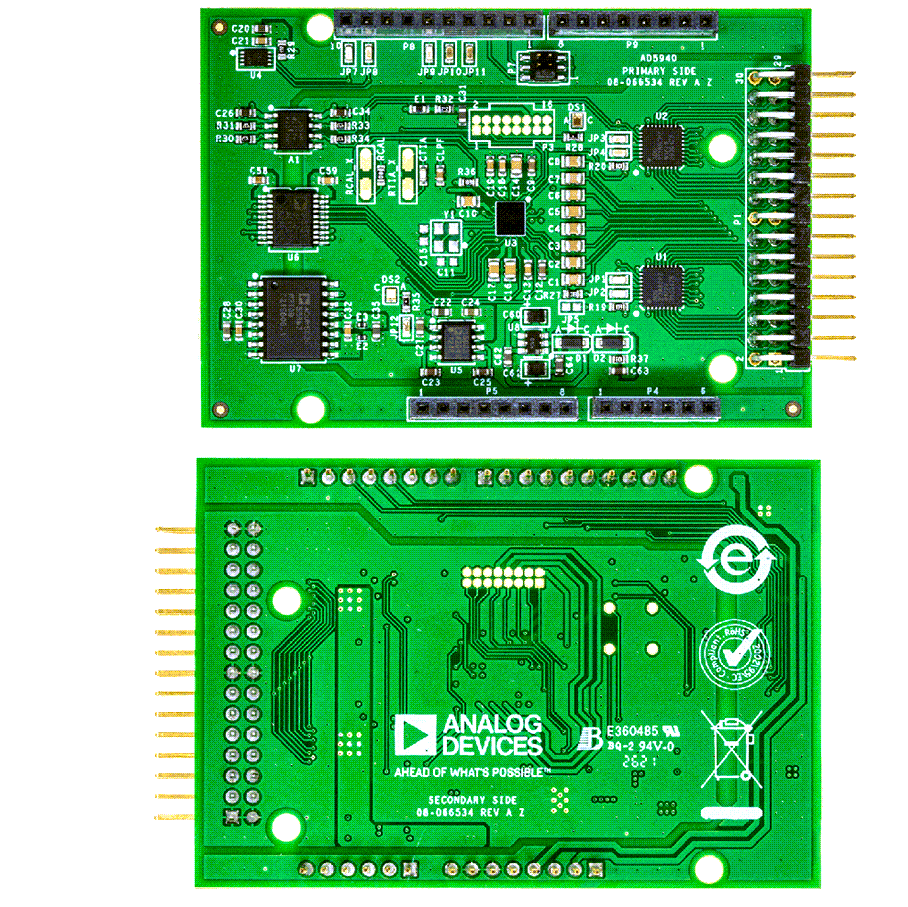

Analog Devices Inc. Système de mesure EIT EVAL-CN0565-ARDZ

Le système de mesure de tomographie par impédance électrique (EIT) EVAL-CN0565-ARDZ d'Analog Devices est conçu pour caractériser et calculer l’impédance intérieure des surfaces. Le système reconstruit une carte de conductivité à l’aide de plusieurs mesures répétées à partir d’électrodes placées à différents endroits. L'EVAL-CN0565-ARDZ prend en charge les configurations de mesure d’impédance avec jusqu’à 24 électrodes. La conception utilise une paire de commutateurs analogiques à points de croisement 8 × 12, ce qui permet d’appliquer le signal d’excitation à une paire d’électrodes à la fois. La mise en œuvre de commutateurs à points de croisement permet au circuit de maximiser les mesures d’impédance, améliorant ainsi la résolution des images construites.
