Analog Devices Inc. Carte d'évaluation EVAL-LT3073-AZ
La carte d'évaluation EVAL-LT3073-AZ d'Analog Devices Inc. est configurée pour évaluer le fonctionnement du LT3073. Le LT3073 est un régulateur linéaire ultra-rapide de 3 A, à ultra-faible bruit, rapport de rejet d'alimentation électrique (PSRR) élevé et perte de niveau de 45 mV. La carte EVAL-LT3073-AZ nécessite une tension de polarisation externe (VBIAS) qui est supérieure d'au moins 1,2 V à VOUT et se situe entre 2,375 V et 5,5 V.
Le LT3073 d'ADI sur la carte EVAL-LT3073-AZ nécessite peu de composants externes, simplifiant une conception de circuit. La conception de la carte de circuit permet d'optimiser le bruit, le PSRR, la réponse transitoire à la charge et les performances de régulation VOUT. Entre-temps, le LT3073 nécessite des condensateurs pour la référence interne, l'entrée de puissance, la broche BIASF et la sortie de puissance. La référence interne est contournée avec un condensateur de 16 V, de taille 0805, 4,7 μF pour réduire le bruit de sortie et programmer le démarrage progressif. Des tailles de boîtier de condensateur plus grandes et des tensions nominales plus élevées réduisent le bruit 1/f pour les condensateurs autrement identiques. Le condensateur 22 μF à la sortie du circuit a été sélectionné pour des performances PSRR à haute fréquence et pour minimiser l'écart VOUT pendant les transitoires de charge.
Caractéristiques
- Plage de tension d'entrée de 0,6 V à 5,5 V
- Plage de tension de polarisation de 2,375 V à 5,5 V
- Les cavaliers de 0,5 V à 4,2 V programment une tension de sortie selon la matrice de sélection
- Courant de sortie maximal 3 A
- Connecteurs BNC pour la mesure du bruit et du PSRR
- Les combinaisons de cavaliers et de résistances sélectionnent une limite du courant de sortie de 3,72 A ou 1,5 A et une surveillance proportionnelle ou désactivent la limite et la surveillance programmées du courant
- Le cavalier allume ou éteint le régulateur
- Les bornes fournissent une surveillance de l'état du courant de sortie, de la température et de la régulation de sortie
- Tension de sortie cavalier - marge de ±2,5 %
- La broche VIOC du LT3073 gère la dissipation d'énergie et le PSRR
- Les prises banane minimisent les chutes de tension de connexion VIN et VOUT
- Bornes VO+, VO− et VI+ pour la surveillance de la régulation et de la perte de niveau
- Boîtier LQFN à 22 fils, endurci thermiquement, 3 mm × 4 mm x 0,95 mm
Équipement nécessaire
- Alimentations CC
- Multimètres pour mesures de tension et de courant
- Charge électronique ou résistive
Produits associés
Analog Devices Inc. Régulateurs linéaires de perte de niveau ultra-rapides LT3073
Régulateurs linéaires à basse tension, à ultra faible bruit et à réponse transitoire ultra-rapide qui fournissent jusqu'à 3 A.
Ressources supplémentaires

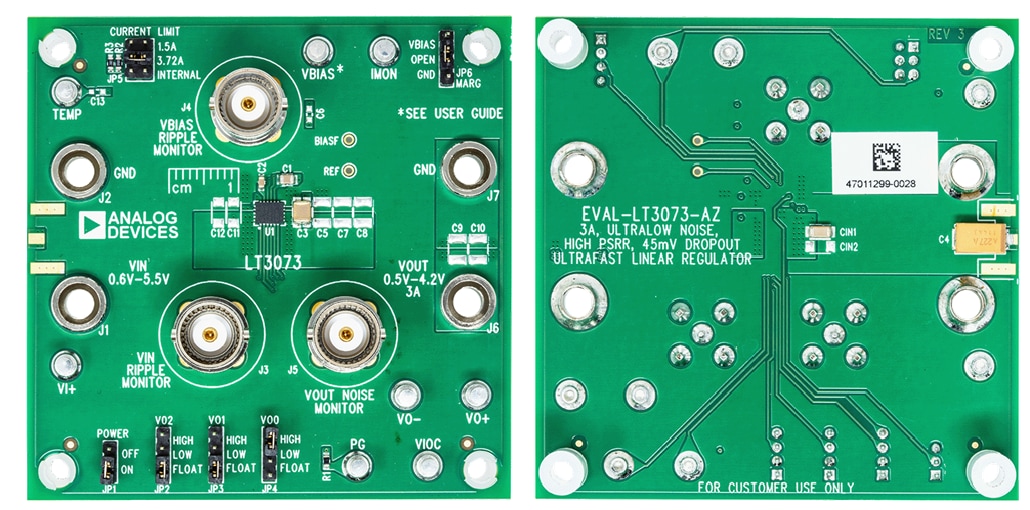

Configuration du circuit imprimé
