Analog Devices Inc. Carte d'évaluation EVAL-LT8376-AZ
La carte d'évaluation EVAL-LT8376-AZ d'Analog Devices Inc. dispose du pilote LED LT8376. Le pilote LED abaisseur synchrone 60 V, 3 A LT8376 est un convertisseur CC-CC monolithique disposant d'une fréquence fixe, d'un contrôle du courant de crête et d'une gradation PWM pour une chaîne de LED.
La carte d'évaluation EVAL-LT8376-AZ d'ADI pilote une seule chaîne de LED jusqu'à 36 V à 1,5 A lorsque la VIN est comprise entre 43 V et 57 V. La carte EVAL-LT8376-AZ prend en charge un verrouillage de sous-tension (UVLO) défini à 40 V avec une hystérésis de 2 V pour la mise sous tension. La carte EVAL-LT8376-AZ fonctionne à une fréquence de commutation de 350 kHz et offre une modulation de spectre étalé (SSFM) en option. De plus, avec SSFM activé, le LT8376 module sa fréquence de commutation de fSW à fSW + 25 % pour réduire les émissions EMI.
Produits associés
Analog Devices Inc. Pilote LED synchrone abaisseur synchrone LT8376
Un convertisseur CC-CC monolithique avec une fréquence fixe, un contrôle du courant de crête et une gradation PWM.
Ressources supplémentaires

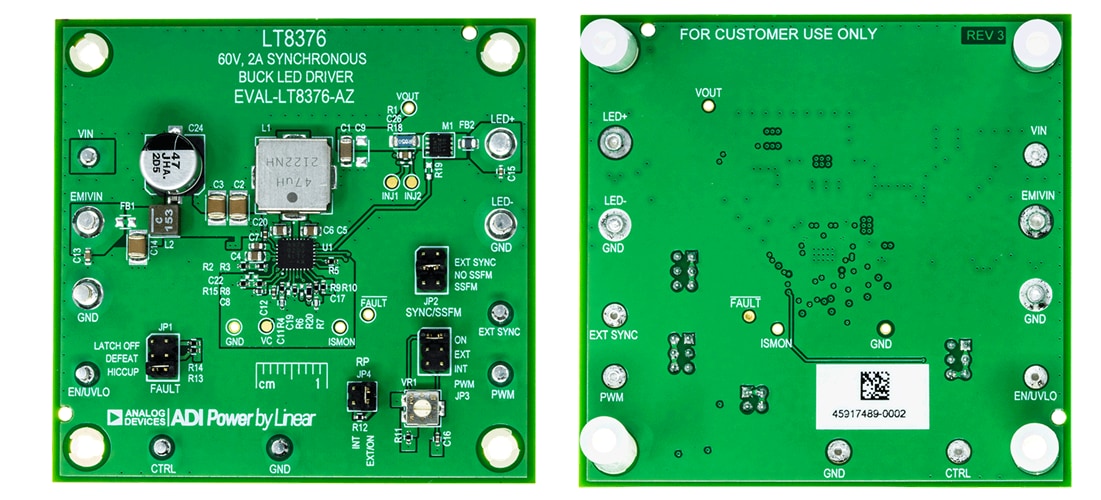

Configuration de la PCB
Configuration
Publié le: 2022-04-10
| Mis à jour le: 2022-04-13
