Analog Devices Inc. Carte d'évaluation EVAL-LTC6229MS8E

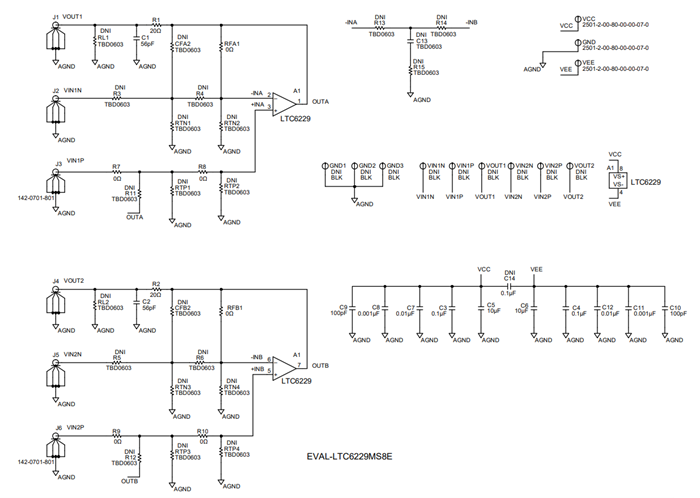

La carte d’évaluation EVAL-LTC6229MS8E d’Analog Devices Inc. est conçue pour évaluer les amplificateurs opérationnels de sortie rail-à-rail à faible distorsion LTC6229 avec arrêt. Cette carte d’évaluation est une carte préremplie sur une configuration de tampon avec un filtre passe-bas à une fréquence de coupure de 142 MHz. Cette configuration permet à l’ampli-op LED LTC6229 en tant que pilote analogique-numérique haut débit. La carte EVAL-LTC6229MS8E fournit des dispositions pour les applications standard du LTC6229, notamment un filtre actif, basse tension, faible bruit, in-amp et haut débit. Cette carte d’évaluation à 4 couches accepte des connecteurs SMA montés en bordure sur les entrées et les sorties, connectant efficacement l’équipement de test et d’autres circuits. La carte d’évaluation EVAL-LTC6229MS8E offre une puissance optimisée et des plans de mise à la terre pour un fonctionnement à faible bruit et haut débit. Cette carte d'évaluation accepte les composants CMS C0402 et C0603 et les condensateurs de dérivation C1206 pour C5 et C6.
